随着集成电路技术和工艺飞速发展，TTL74LS00系列和CMOS4000系列作为逻辑控制电路比较完善，在自动控制、家用电器制造、计算机应用、无线电通信、机电一体化工程领域获得了广泛的应用。对于电子工程技术人员，有必要了解这类集成电路的特性及功能，甚至需要获得其详细的技术手册，以满足工作的需求。我们在这里对这类常用的集成电路进行了汇编，并对其主要的功能框图或真值表进行了介绍，以方便大家查阅。
TTL电路的一般特性
 电源电压
|
| 各类TTL电路电源电压范围 |
军用级
(-55—+125℃) |
工业品级
(-40—85℃) |
民用级
(0—70℃) |
| 4.5—5.5V |
4.75—5.25V |
4.75—5.25V |
工作速度
SN54/74为标准系列，SN54H/74H为高速系列，SN54S/74S为肖特基(Schottky)系列，SN54LS/74LS为低功耗肖特基系列。
|
| 各类TTL电路工作速度 |
| |
SN54/74 |
SN54H/74H |
SN54S
/74S |
SN54LS
/74LS |
| 平均传输延迟时间(ns) |
10 |
6 |
3 |
9.5 |
| 平均功耗/每门(mW) |
10 |
22 |
19 |
2 |
| 最高工作频率(MHz) |
35 |
55 |
125 |
45 |

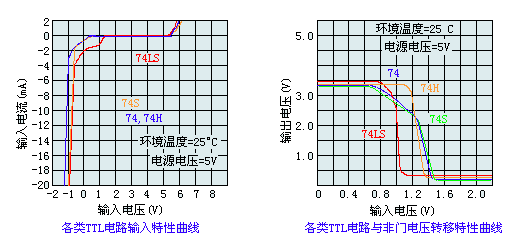

各类TTL电路输入特性
|
| 各类TTL电路噪声容限 |
| |
低电平噪声容限
(mV) |
低电平噪声容限
(mV) |
| 74系列 |
400 |
400 |
| 74H系列 |
400 |
400 |
| 74S系列 |
300 |
700 |
| 74LS系列 |
300 |
700 |
|
