 TTL电路输入电流与驱动能力
|
| 各类TTL电路驱动能力 |
| 系列 |
输入低电平
电流(mA) |
输入高电平
电流(uA) |
输出低电平
电流(mA) |
输出高电平
电流(uA) |
输出低电平状态扇出数
/输出高电平状态扇出数 |
| 74 |
74H |
74S |
74LS |
| 74 |
-1.6 |
40 |
16 |
-400 |
10/10 |
8/8 |
8/8 |
44/20 |
| 74H |
-2 |
50 |
20 |
-500 |
12.5/12.5 |
10/10 |
10/10 |
55/25 |
| 74S |
-2 |
50 |
20 |
-1000 |
12.5/12.5 |
10/20 |
10/20 |
55/50 |
| 74LS |
-0.4 |
20 |
8 |
400 |
5/4 |
4/8 |
4/8 |
20/20 |
TTL电路的输出特性

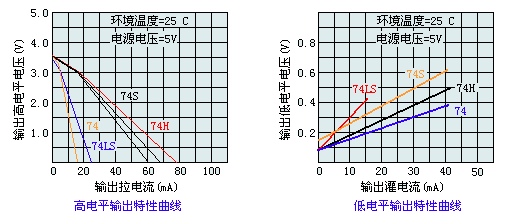

门电路的高低电平输出特性如下图，对于图腾柱输出结构，由于输出状态改变时，两个输出推动管可能会产生同时导通的现象，继而会出现脉冲尖峰，为克服这个问题，一般可在数个门电路中接上一个0.01—0.1的小电容，以消减尖峰脉冲。电容的取值与越小越好为原则，电容量太大，会对其工作速度构成影响。
|
| 各类TTL电路逻辑电平范围 |
| |
最大逻辑低电平
输入电压（V） |
最小逻辑低电平
输入电压（V） |
最大逻辑低电平
输出电压（V） |
最小逻辑低电平
输出电压（V） |
| 74系列 |
0.8 |
2.0 |
0.4 |
2.4 |
| 74H系列 |
0.8 |
2.0 |
0.4 |
2.4 |
| 74S系列 |
0.8 |
2.0 |
0.5 |
2.7 |
| 74LS系列 |
0.8 |
2.0 |
0.5 |
2.7 |
各类TTL电路极限参数
|
| 各类TTL电路极限参数 |
电源电压
（V） |
输入电压
（V） |
输入电流
（mA） |
存储温度
（℃） |
环境温度
（℃） |
| 军用级 |
工业品级 |
民用级 |
| 7 |
-0.5—5.5 |
-3.0—5 |
-65—+150 |
-55—+125 |
-40—85 |
0—70 |
|
