 CMOS驱动TTL电路

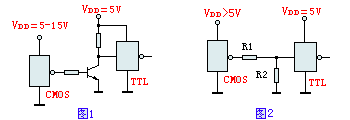

我们建议按照右图电路连接，这种连接方式既可以起到电平变换作用，又可以解决CMOS驱动能力不足的问题，此外我们还可参考图2，调整分压电阻达到电平变换的目的，可谓一举两得。 |
|
 |
CMOS驱动HCMOS电路
如果COMS与HCMOS使用相同的电源电压，问题就很简单，直接连接即可。如果它们使用不同的电源电压，那么必须参照图1或图2进行连接，主要考虑的是它们的电平变换问题。 |
TTL驱动CMOS电路

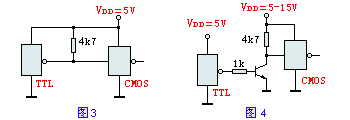

当它们使用相同的电源电压，可采用外接上拉电阻的方法提高TTL的驱动能力，参见图3。当使用不同的电源电压，也必须采用电平变换电路，参考图4。当然我们在选用器件时，也可考虑选用集电极开路型（OC）门驱动CMOS电路。可参考图5。 |
|
TTL驱动HCMOS电路
HCT系列的逻辑电平与TTL兼容，可以直接连接，TTL驱动HC电路，可参考TTL驱动CMOS的方法，参见图3和图4。
HCMOS驱动TTL门电路
HCMOS直接驱动TTL电路即可，对于标准输出的HCMOS门电路，HCMOS具有直接驱动10-20个LSTTL门电路的能力。而对于总线输出的HCMOS电路，HCMOS甚至可驱动15-30个LSTTL门电路的能力。 |
HCMOS驱动CMOS门电路
使用相同的电源电压，HCMOS可直接驱动CMOS电路，如果CMOS电源电压高于HCMOS门电路，亦可采用有源三极管电路进行电平变换，如图6。
|
|
|
