常用EPROM存储器电路

第[1],[2],[3]页

27C16 2k×8 EPROM

27C16为NMOS产品，输入输出全部与TTL兼容，三态输出，数据可用紫外线擦除，与早期的TMS2716的电源不同，单+5V电源，V_DD=Vpp=+5V/当

和

/PGM同时为低电平时，读输出选择有效。27C16为CMOS产品。功耗远比2716要小。

27C32 4k×8 EPROM

输入输出全部与TTL兼容，三态输出，可直接与总线连接，输出与MCS-51和MCS-86兼容，有自动功耗下降功能，工作电流最大40mA，备用状态电流最大15mA，最大读取时间300ns，引脚与INTEL公司的2716和2732EPROM兼容。单+5V电源。

27C64 8k×8 EPROM

27C64为NMOS产品，输入输出均与TTL兼容，三态输出，与2732的引脚兼容，数据可用紫外线擦除，有维持工作方式，单+5V电源，当

和

同时为低电平时，读输出选择有效。27C64为CMOS产品。功耗比2764要小。

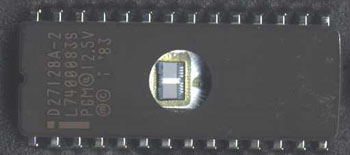

27C128 16k×8 EPROM

27C128为NMOS产品，所有输入输出全部与TTL兼容，三态输出，数据可用紫外线擦除，除26脚外，与2764引脚兼容，工作最大电流100mA，维持电流40mA，读出时间250ns。单+5V电源，27C128为CMOS产品。功耗远比27128要小。

27C256 32k×8 EPROM

27C256为NMOS产品，所有输入输出全部与TTL兼容，三态输出，数据可用紫外线擦除，除27脚外，与27128引脚兼容，工作最大电流100mA，维持电流40mA，读出时间250ns。单+5V电源，27C256为CMOS产品。功耗远比27256要小。

27C512 64k×8 EPROM

27512为NMOS产品，所有输入输出全部与TTL兼容，三态输出，数据可用紫外线擦除，除1脚外，与27256引脚兼容，工作最大电流125mA，维持电流40mA，读出时间250ns。单+5V电源，27C512为CMOS产品。功耗远比NMOS要小得多。
