常用EEPROM存储器电路

    EEPROM存储器AT24C01

    低压和标准电压工作(Vcc=1.8V—5.5V)，128x8（1k）存储空间，2线串行总线，斯密特触发，噪声抑制滤波输入。Bi方向传输协议，100kHz（1.8V,2.5V,2.7V）和400kHz（5V）兼容传输速率。，硬件数据写保护引脚，8位页写模式，允许局部页写操作，器件内部写周期最大10ms，高可靠性，1万次的写周期，100年的保存时间。8pinPDIP、8pinJEDEC SOIC、8pinMAP和8pinTSSOP等四种封装形式。

     AT24C01数据手册 [Datasheet]

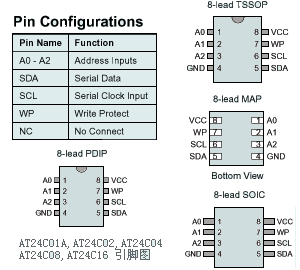

 AT24C01引脚图

AT24C02引脚图     EEPROM存储器AT24C02

    低压和标准电压工作(Vcc=1.8V—5.5V)，256x8（2k）存储空间，2线串行总线，斯密特触发，噪声抑制滤波输入。Bi方向传输协议，100kHz（1.8V,2.5V,2.7V）和400kHz（5V）兼容传输速率。，硬件数据写保护引脚，8位页写模式，允许局部页写操作，器件内部写周期最大10ms，高可靠性，1万次的写周期，100年的保存时间。8pinPDIP、8pinJEDEC SOIC、8pinMAP和8pinTSSOP等四种封装形式。

     AT24C02数据手册 [Datasheet]

    EEPROM存储器AT24C04

    低压和标准电压工作(Vcc=1.8V—5.5V)，512x8（4k）存储空间，2线串行总线，斯密特触发，噪声抑制滤波输入。Bi方向传输协议，100kHz（1.8V,2.5V,2.7V）和400kHz（5V）兼容传输速率。，硬件数据写保护引脚，8位页写模式，允许局部页写操作，器件内部写周期最大10ms，高可靠性，1万次的写周期，100年的保存时间。8pinPDIP、8pinJEDEC SOIC、8pinMAP和8pinTSSOP等四种封装形式。

     AT24C04数据手册 [Datasheet]

 AT24C04引脚图

AT24C08引脚图     EEPROM存储器AT24C08

    低压和标准电压工作(Vcc=1.8V—5.5V)，1024x8（8k）存储空间，2线串行总线，斯密特触发，噪声抑制滤波输入。Bi方向传输协议，100kHz（1.8V,2.5V,2.7V）和400kHz（5V）兼容传输速率。，硬件数据写保护引脚，8位页写模式，允许局部页写操作，器件内部写周期最大10ms，高可靠性，1万次的写周期，100年的保存时间。8pinPDIP、8pinJEDEC SOIC、8pinMAP和8pinTSSOP等四种封装形式。

     AT24C08数据手册 [Datasheet]

    EEPROM存储器AT24C16

    低压和标准电压工作(Vcc=1.8V—5.5V)，2048x8（4k）存储空间，2线串行总线，斯密特触发，噪声抑制滤波输入。Bi方向传输协议，100kHz（1.8V,2.5V,2.7V）和400kHz（5V）兼容传输速率。，硬件数据写保护引脚，8位页写模式，允许局部页写操作，器件内部写周期最大10ms，高可靠性，1万次的写周期，100年的保存时间。8pinPDIP、8pinJEDEC SOIC、8pinMAP和8pinTSSOP等四种封装形式。

     AT24C16数据手册 [Datasheet]



    同时提供这种型号器件的读写码器详情参见 《ZY24CXX读写码器》 		AT24C16引脚图

    I2C总线EEPROM AT24CXX 编程原理简述

    AT24CXX系列EEPROM为I2C总线存储器，具有I2C总线的单片机，编程较简单，如果无IIC总线接口的单片机，只要具有两个I/O口均可用模拟软件的方法对其进行读写，编程较复杂。以24C01为例，工作原理如下：
     [1].写方式：
    先向24C01发出一个1-0的起始信号，根据访问的地址发送一个1010XXX0信号，如果是24C01，XXX全为0000，因为24C01地址空间为00H-7FH。注意是逐位送出的。
    然后等待24C01(SDA)上的应答信号，低电平有效。
    如果没有收到应答信号，继续发送开始信号。得到应答，根据访问的地址单元发送地址信号（8bit)，也需检测应答信号。
     再发送数据信号，将数据（8bit)写入24C01中，也查询应答信号。收到应答信号后发送停止信号0-1。
     [2].读方式：
    发送起始信号1010XXXX，检测应答信号，先虚写。根据访问的地址发 送一个地址信号，检测应答。
     再送访问的读信号1010XXX1 (8bit)，检查应答。
     再发送起始信号，检测应答。
     通过SDA和时钟SCL逐位读出8bit数据。
     送出停止信号。
     以上24C01-24C16的读写方式（格式），24C32-24C64，以及 24C128,256,512有所差别，请参考其技术手册。
     [3].AT24CXX的地址空间：
     AT24C01: 00H-7FH 128x8bit
     AT24C02: 00H-FFH 256x8bit
     AT24C04: 000H-1FFH 512x8bit
     AT24C08: 000H-3FFH 1024x8bit
     AT24C16: 000H-7FFH 2048x8bit
     AT24C32: 000H-FFFH 4096x8bit
     AT24C64: 0000H-1FFFH 8192x8bit
     AT24C128: 0000H-3FFFH 16384x8bit
     AT24C256: 0000H-7FFFH 32768x8bit
     AT24C512: 0000H-FFFFH 65536x8bit
