概述:
一般的无线遥控电路均使用PT2262和PT2272芯片构成编码电路,接收部分大都使用运算放大器(例如LM358)对接收到的信号进行放大,虽然具有可控制多个对象,多重编码,但在一些应用场合,并不需要那么复杂,仅需要简单的编码(几个编码),也不需要地址编码,同时对于简单玩具控制类产品,接收机一般仅使用两节5号或7号电池这样的低电压,而运算放大器普遍都使用大于5V的电源电压,那么解决的办法只能是:一使用更多的电池供电(例如4节碱性电池),二是使用升压电路将电源电压升高,以提供给接收放大部分,这无形中会增加产品的复杂程度,同时成本也会升高。

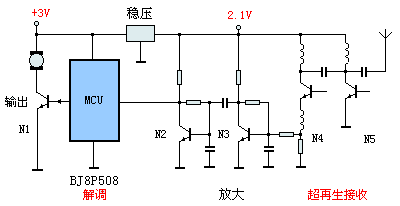

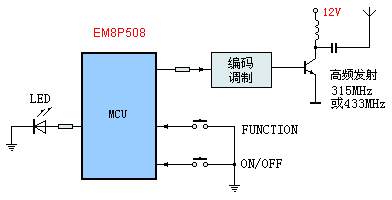

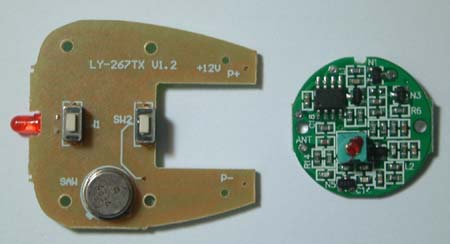

我公司设计了一款仅使用3V电源电压供电,不使用升压电路(IC),同时不使用运算放大器,仅使用普通廉价三极管进行编码信号放大(仅两级放大,电路非常简洁,成本已降到最低),使用廉价单片机(EM8P508,SOP-8,与台湾义隆EM78P153兼容)进行编码识读,就能解决无线遥控中仅需几个简单编解码问题,批量产品生产证明,这个设计是成功的,对于控制精度要求不高,而对成本敏感的产品是个非常好的选择。
|
