可编程无线遥控电路		 深圳市凌雁电子有限公司
    一．概述：
    使用HOLTEK系列单片机HT48R05A-1构成一个可实现时间编程的无线遥控电路，LED由两位LED数码管显示工作状态，通过键盘可实现简单的时间设置，开始键可控制电路的启、停。发射使用超高频段433MHz，可对一些简单的控制电路进行无线控制，主要功能特性简述如下：
    右图是控制功能简图。

    整机由一片8位微处理器HT48R06A-1进行管理，利用7个IO口线驱动LED的段输出，两根IO口线驱动LED的位输出。三个IO口线作为键输入，另外一个按与LED的一个位驱动线复用。一个IO口线控制32768Hz振荡器，32768Hz振荡输出控制433MHz高频振荡发射管，将32768Hz信号发射出去。		 功能方框图
    电路中我们还增设了四个按键，分别为时间向上和向下设置时间键，一个开始或暂停键，一个电源键。向上或向下键设定时间值，时间完成后，按开始键即可工作，LED闪烁，每分钟时间值减1，减至00分钟时停止发射。电源键可开关发射机，如果时间值为“00”分钟，那么1分钟后，系统自行关闭，进入省电模式。此时需要打开电源，按“POWER”即可。

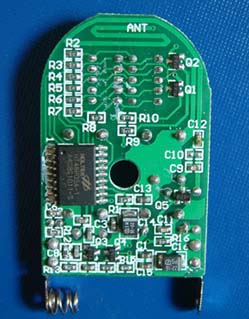

发射器外观图发射器SMD工艺


    发射机的高频发射部分采用433MHz声表面波滤波器，使频率十分稳定，即使手触及发射板，频率也不漂移，工作可靠。同时易于产品生产调试，无须进行频率配对。
发射器外观图发射器SMD工艺


    接收板采用超小型设计，全部采用SMD（表面封装器件），接收头采用超再生接收电路，以简化电路和降低成本。接收到的32768Hz调指信号经32768Hz滤波后驱动功率管，输出可接灯具，电机和继电器等负载。驱动电流达2A。
