日光灯遥控调光控制器		 深圳市凌雁电子有限公司
    一．概述：
    ZY3102日光灯红外线遥控系统由深圳市中源单片机发展有限公司开发，可使用一个红外遥控发射器同时对四路日光灯进行定时关闭、开关控制和调光控制，主要功能特性简述如下：
    右图是控制功能简图。

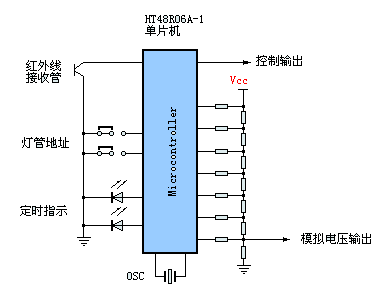

    整机由一片8位微处理器HT48R06A-1进行管理，设置两根地址线，用于选择日光灯的地址，可实现四个地址选择，即一个遥控发射器可同时控制4个日光灯。地址为00,01,10和11。一根口线接收红外脉冲信号。一个口线控制日光灯的开关。用6（或7）个I/O实现简易DA转换输出，控制电压从0.5-3.2V（分64级或128级）输出。用于控制日光灯的亮度。两个（或三个）LED用于指示定时时间。遥控发射器的外观如图2所示。 		功能方框图
    电路中我们还增设了一个转换开关，使日光灯既可用遥控控制也可用手动控制。手动控制设置了一个调光电位器，通过此电位器亦可对日光灯进行亮度调节。

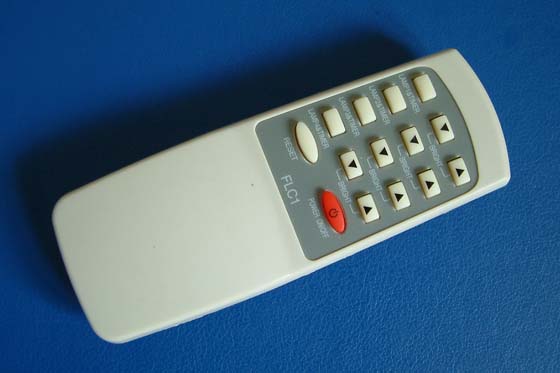

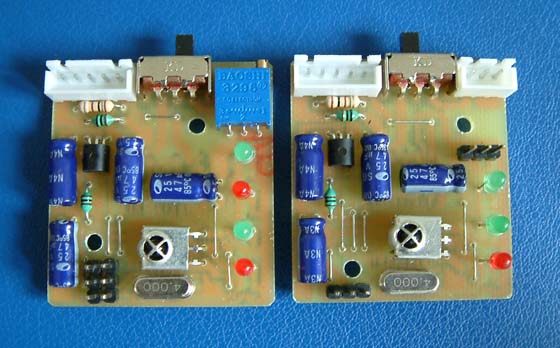

发射器外观图接收器外观图


    定时分为1小时、2小时和3小时三档，通过按发射器上的Time键即可方便选择，通过LED的闪烁指示了解定时情况，如果想取消定时功能，要求日光灯常亮，亦可按“Time”实现。

    使用"▲"和"▼"两个键即可调节日光灯的亮度，发射器上共设四组按键，分别控制四路日光灯。同时发射器上设置“ON/OFF”和“RESET”按键，用于开关全部日光灯和复位所有设置。操作非常方便。

    整机结构简单，电路简洁，成本较低，但给日光灯增加的功能却是显著的，实现了灯光控制的智能化，为日光灯的应用带来了一次革命，使普通灯具实现了遥控和智能化。
