2路输出大尺寸LED计数控制器		 深圳市凌雁电子有限公司
一．概述：
    我们使用廉价的HT48R10A-1单片机设计了一款可以驱动4吋或8吋大尺寸LED计数控制电路,共有2路输出,继电器隔离，可带动220V/5A以下负载，大尺寸LED显示，可在远距离观察，适合于室外公共场合使用.

    此类控制器用于生产计数，物品清点，自动计数包装等，也可以用于游戏场合的计数器，例如投篮，投币，竞猜，射击等等场合.

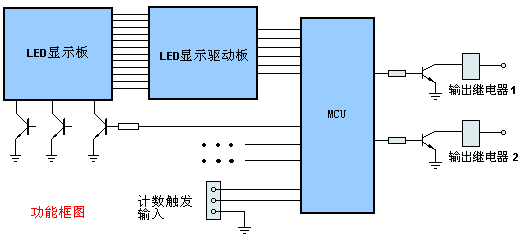

功能方框图
    上图为控制电路功能框图。

    因为大尺寸LED内部使用的是多只LED串联，普通5V电源不能直接驱动，需要使用更高的电源电压，我们这里使用了12VAC，整流滤波后，约有15V的直流电压，一般均可点亮多只串联的LED，LED的段码使用PNP管驱动，考虑到控制电平的匹配，前级仍需要一直NPN型倒相级，LED如果是共阴型，LED的位公共端，使用一只NPN管驱动.

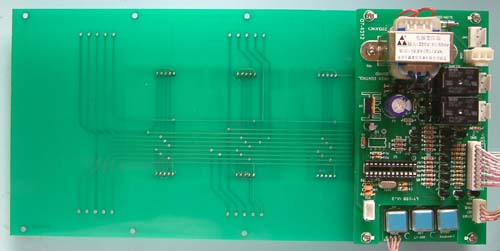

    下图为是电路板外观图
控制主板外观图
    输入端有计数器触发，每触发一次，计数器加1，最多计数至“999”，可以任意设置，计数至任意数字，继电器动作，同时设置了一个复位清零键，可用于计数清零。当然也可设计为递减计数器，外围电路完全一致，变更程序软件即可。

    设置好的参数，同时保存到电路中的Flash芯片，即使掉电，下次开机，即可恢复到原来的设置状态，
