义隆USB接口UICE仿真器
    义隆USB接口UICE仿真器
  ▲ UICE仿真开发环境是一套Windows操作系统下执行的义隆8位单片机windows环境ICE整合开发环境软件（含编辑、计划管理(Project)、编译、除错）等功能，从规划、设计到除错，经过全体技术员工一年多的努力而完成。WICE主要目的在于让义隆单片机开发人员方便地使用，支持更多的功能和提供稳定可靠的程序编译和传输环境。

  ▲ 只需更换上板即可仿真8位单片机，可仿真芯片型号包括EM78P153、EM78P156、EM78P257、EM78P259、EM78P418、EM78P447、EM78P451、EM78P456、EM78P458、EM78P468、EM78P809等。

插卡音响--音频解码芯片AX2023A及其应用		 深圳市凌雁电子有限公司
    一．概述：
    AX2023是以8051高性能8位单片机为内核和DSP音频解码集成的一颗专用SOC系统芯片。它集成了为各种应用而设的先进的数字和模拟外设，数字外设包括UART,SPI,4个定时器，集成了多种数字接口的USB2.0全速OTG控制器和MP3解码器引擎。

    1.主要特性：

    ★ 模拟外设包括RTC,DAC,ADC,Analog MUX。
    ★ 方案软件可柔性定制，满足客户多样化需求。

    ★ 兼容8051 指令集。

    ★ 高性能8 位RISC 单片机DC-48KHz。

    ★ MPEG-1,MPEG-2 的MPEG-2.5 1.2.3 层音频解码器,比特率8-448Kbps,8-48KHz,CBR/VBR/ABR。

    ★ 16K 字节的程序储存空间。

    ★ 12 个GPIO 引脚分为4 个端口，支持灵活的可编程能力如唤醒。

    ★ 一个高速全双工UART。

    ★ 一个高速SPI，支持DMA。

    ★ 全速USB2.0 OTG 控制器。

 CR622X引脚图
    2.适用产品：

    ★ 插卡小音箱，插卡耳机、各种音响的MP3解码板

    3.功能描述：

    ★ 支持MP3格式播放：MPEG1、2、2.5 层3， 比特率8Kbps~448Kbps。

    ★ 內置16BIT D/A 输出。

    ★ 支持USB HOST 模式播放。

    ★ 支持SD/MMC/TF 卡。

    ★ 內置1.8V、3.3VLDO。

    ★ 上一曲、下一曲，快进、快退播放。

    ★ 循环播放(单曲/所有)和随机播放。

    ★ 支持多种EQ 模式：Class(古典) JAZZ(爵士) ROCK（摇滚）。

    ★ X-BASS（重低音） POP(流行) Normal(正常)。

    ★ 支持各种FM芯片或模块。

    ★ 內置2路AUX输入功能，可控制AUX音量。

    ★ 支持红外遥控。

    ★ 支持FAT12，FAT16 的文件系統。

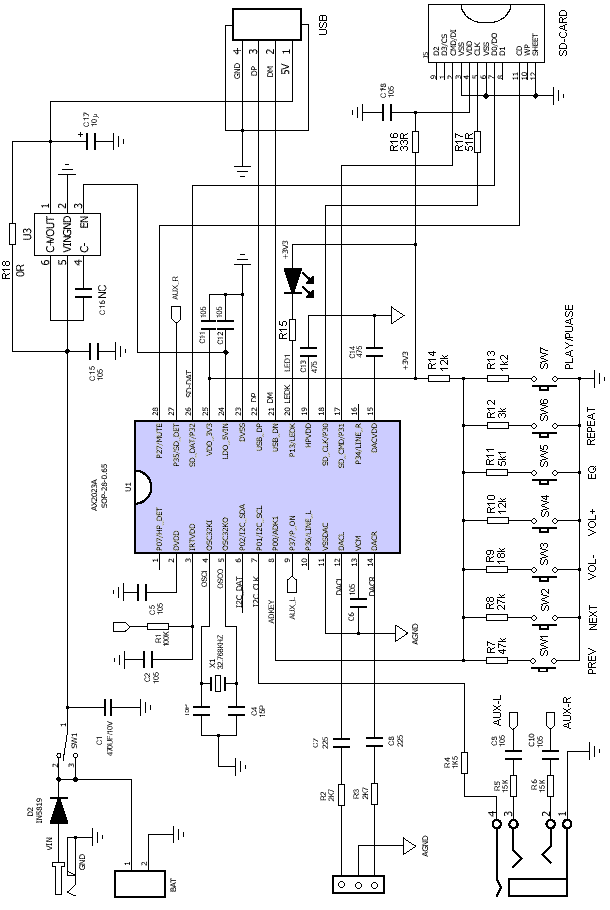

    4.典型应用电路：

典型应用电路

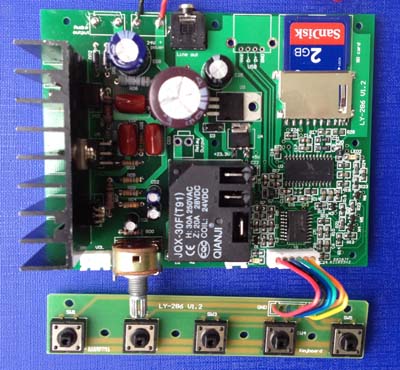

    5.一款控制产品实例外观图

一款开发产品实例外观图

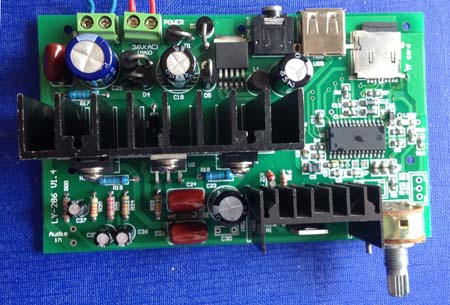

    6.一款使用小卡（TF）产品实例外观图

一款使用小卡（TF）产品实例外观图

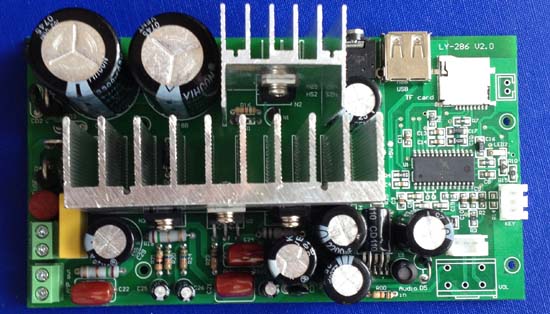

    7.一款大功率产品实例外观图

一款大功率产品产品实例外观图

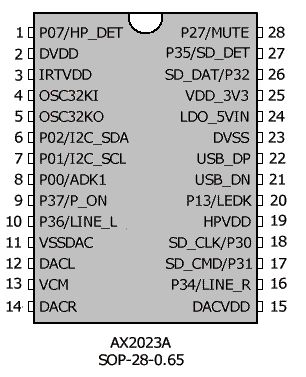

    8.芯片封装形式：

    ★ 贴片SOP-28封装

贴片SOP-28
