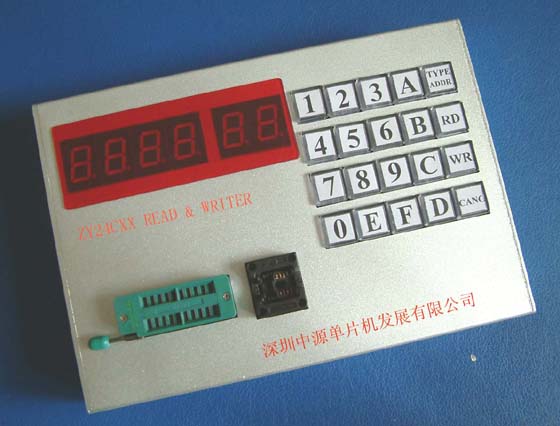

I2C 总线 EEPROM 存储器读写码器 |
深圳市凌雁电子有限公司 |
一．概述：
EEPROM存储器读写码器专门对AT24C01,AT24C02,AT24C04,AT24C08和AT24C16等I2C EEPROM（电写电擦存储器）进行读和写操作，同样可对其他24CXX系列芯片（如HT24CXX）进行读写，可对任意地址的数据进行读写和修改，方便快捷，稳定可靠，无须使用电脑连接。可适合对使用这类存储器的产品生产提供支持工具。
|
二.功能特性：
★ ZY24Cxx内由一片8bit单片机进行管理，用户可对24CXX系列芯片的全部字节或某一部分字节或单一字节进行读写，设置全部或某一部分读写，只需设定首地址和末地址即可进行读写，对单一地址读写，则仅输入访问地址即可，直观快捷。
★ 6位7段LED数码管显示地址单元和数据单元。
★ 两种编程插座，可对DIP只插式和SMD小型表面封装器件进行读写。

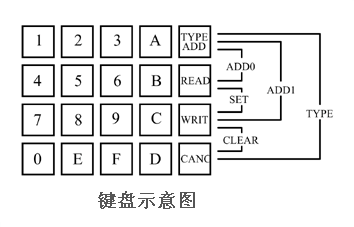

★ 20个键盘，功能键组合可提供7种方便的操作。
★ 单一+5V电源。
★ 超厚(2mm)全铝合金外壳，结构牢固，质地高档。
|  |
三.使用方法：
★ 芯片型号选择
开机系统默认的芯片型号是24C01，如需选择芯片型号，按"TYPE"键，"数据"窗型号"01"即会闪烁，此时再按"TYPE"键即选择下一型号"24C02"，再按"TYPE"选择下个型号"24C04"→"24C08" →"24C16"， 再按"TYPE"选择回到"24C01"，循环选择。
★ 输入访问单元地址
1. 型号选择好后，按"A"或"CANC"键确认，型号显示停止闪烁，此时即可对所选型号芯片进行读写了。
|
 |
2. 按"A"键设置访问的首地址，前四位地址显示数码管第一位显示上面的小圈"O"，表明是首地址，两或三位地址显示"00"或"000"闪烁（据不同的型号的芯片而定，24C01,24C02地址空间为00H-7FH和00H-FFH，只有两位，其他则有三位），提示输入地址，数据窗则显示"- -"。用户可用数字和字母键盘输入地址。从最高位开始，每输入一个位完成，该位停止闪烁，一直到输入完毕，全部停止闪烁，表明首地址输入完成。
3. 再按"A"键，前四位地址显示数码管第一位显示下面的小圈"O"，表明是末地址，地址单元重新闪烁，参照首地址的输入方法输入末地址。
★读访问单元地址的数据
[1].输入完某个单元的首地址后，无需输入末地址，输入完首地址后，按"READ"键即可读出该地址的数据。 数据窗由原来的无数据的"- -"状态，转而显示读出的数据。
[2].注意在输入完末地址后，不能读该地址数据，读方式仅限于在输入完首地址方式中，如果已经输入完末地址，而又不想写数据，按"CANC"键可退回至首地址设置方式。
★ 对访问单元地址写数据
[1].第一方式是对单一地址写数据：按[2]方法输入完首地址后，按"WRITE"键，原来的显示"- -"闪烁，等待输入数据，每输入一位，该位停止闪烁，直到两位输入完成，两位输入的数字会稍慢一点同时闪烁，此时再按"WRITE"键1秒钟，数据熄灭后再点亮而不闪，表明数据已经写入到相应的单元中。为了验证，按"CANC：键返回首地址设置方式，输入原来的地址，按"READ"键读出查看是否正确。
[2].在读方式中，如果已经读出数据，想此时即刻修改该单元的数据，即按"WRITE"键，原来的的数据转为显示"- -"并闪烁，输入新的数据，再按"WRITE"键，方法同（1），即可将新数据写入该单元中。
[3].对某个区域写入相同的数据，例如需对30H-7BH单元写入数据8CH，方法是：进入首地址设置方式，如果不是首地址方式，按"CANC"键进入首地址设置方式，按[2]方法输入完首地址和末地址分别设置为30H和7BH，按"WRITE"输入数据，原来的显示"- -"闪烁，按[4]中的(1)所述输入要写入的数据（8CH），输入完数据，此时再按"WRITE"键1秒钟，数据熄灭后再点亮而不闪，表明数据已经写入到30H至7BH的单元中，也即30H-7BH的这些单元已写上数据8CH。
[4].在写单一地址数据后，换上另一芯片，按"WRITE"键，原来的数据闪烁，如果不修改原来的数据，再按"WRITE"可将原来的数据写入到其它芯片中。
★ 注意事项：
在任意状态，按"TYPE"均可退倒TYPE型号设置方式。除了在地址或数据输入过程中，按"CANC"可退回到首地址设置模式。在进入末地址设置方式，如果没有输入地址，不能按"CANC"键退到首地址设置方式。可输入完地址，再按"CANC"键退到到首地址方式。首地址没有设置不能进入末地址设置方式。
| |
