| easyprobe8052F单片机仿真开发系统简介 |
▲ 双CPU架构，全开放设计，不占系统资源。
▲ 完全实时仿真，最高速度可达40MHz。
▲ 轻巧实用，可以不使用仿真电缆而直接插入用户目标板，便于现场调试。
▲ 以115200bps通过RS232串口与主机通信。
▲ 支持8X31/32/51/52/54/58及78C31/32/51/52/54/58等芯片。
▲ 28kB仿真存储区，包括64kB程序存储区和64kB数据存储区。
▲ 可按下列属性进行映射：-Overlay(Internal):内部，Target(External)：外部。 | |

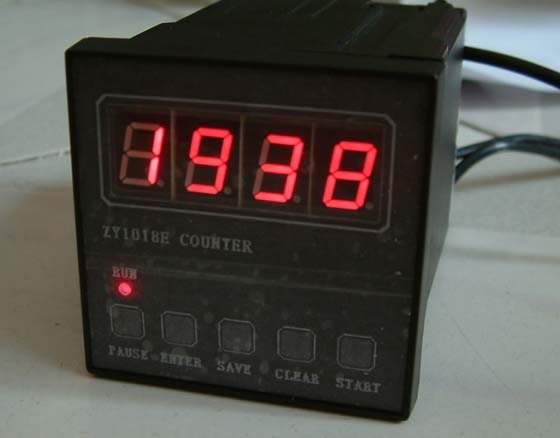

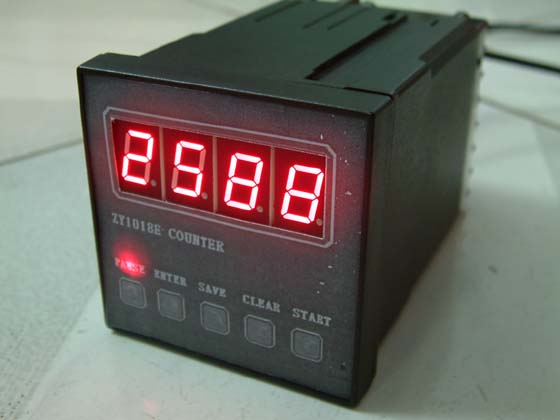

由设计开发的ZY1018E系列电子智能计数器，内部由一片8位中央处理器（微型计算机）进行控制，并配备一片记忆芯片作为数据保存单元。可进行分段设置计数值，根据不同型号的产品，最大可设置50组-1000组数据，计数范围0-9999位。设置的数据可在0-9999之间任意设定，当计数值到设定值即自动停机，输出端口切断。设置参数可随时更改，并具有掉电保护功能，即设置的参数即使掉电也不会掉失，在下次开机通电同样有效，掉电情况下设置的数值仍可保存100年。
|
 产品系列：
★ ZY1018E-50
★ ZY1018E-120
★ ZY1018E-250
★ ZY1018E-500
★ ZY1018E-1000
ZY1018E系列产品计数功能基本相同，唯一区别是它们的可记录设置的数据组不同，ZY1018E-50可记录50组设置数据，ZY1018E-120可记录120组设置数据，依此类推，ZY1018E-1000可记录1000组设置数据。系列产品均具有正负脉冲有效的输入端，同时具备+12V和+5V电平接口端子。 |
 |
操作方法：
新机没有设定任何数值，计数范围为0-9999，使用前如需要设定，方法如下：
[1].按"START"（开始）键，使机器处于可计数状态，传感器感应到计数脉冲即开始计数，当计数到了自己需要暂停的数值时，按"PAUSE"（暂停）键，计数器停止计数，如果这个数值是自己需要设定的值，按"SAVE"（记录）键，系统将自动把这个数据存储到记忆芯片中，显示LED闪烁三次，提示你已经记录了这组数据。再需要继续设置，按"START"（开始）键重新开始计数，到了第二个需要设定的数值，"PAUSE"（暂停）键使计数器停止，按"SAVE"（记录）键保存即可，同样需要设置第3，4……组数据，按上述方法进行即可，最多可设置50-1000组数据（依不同型号而定）。
[2].设置完成后，按"ENTER"（确认）即可开始计数[原V1.0版本的"START"键，V1.3版本新增了一个"START"（开始）键]，系统会自动清零，按"START"（开始）键，计数值从0000开始计数，输出端输出高电平，以驱动继电器或马达等执行单元。计数到了设定值，系统即会停机，输出端口输出低电平，控制继电器停止动作。需要继续往下运行，按"PAUSE"（暂停）键可随时停止计数，按"START"（开始）键可继续往下计数，一直到最后一个设置数据。到了最后一个设置数据，操作方法与上述一致，按"START"（开始）键，计数单元返回到第一个设置区进行计数，计数又从0000开始计数，反复循环。直到工作结束。
|
[3].计数值到，系统自动停机，需按"START"（开始）键方才开始下一段计数。
[4].如果需要改变原来的设置，必须先清除原来的数据，方法是按"CLEAR"（清除键），将原来的数据清除，清除完成，显示LED会闪烁三次，提示用户清除已完成，可重新设定你的机器了。方法同[1]描述。
[5].如果原来的数据没有清除则无法重新设定新的数据。以防止操作过程误操作而改变设定的数据。
[6].输出端口的驱动能力为5A/250V，如果需要驱动大电流或更高电压的负载，必须加接继电器等驱动电路。
|
 |
注意事项：
[1].购买了该产品并准备安装使用时，必须仔细阅读随机附带的《用户使用说明书》。如果不具有操作资格的人员误接端口，可能会导致仪器损坏或带来安全上的危害！
[2].仪器背部的接线端口是外露接线柱，安装时必须确保在断电情况进行，仪表必须安装在有足够绝缘保障的密闭机箱内！
[3].严禁未成年人操作此仪表！
[4].不具有操作资格的人员，严禁拆御维修此仪表，否则可能导致仪表永久性损坏或带来触电等伤害。
|
[5].电源输入，传感器接口，输出端口必须用户操作手册连接，连接完成后需仔细检查无误后方可接通电源。
[6].电路的电源为220V(AC)/50-60Hz。使用其它电源可能会导致计数器不能正常工作，甚至损坏机器。
[7].根据传感器的输出特性选择相应的输入端口，输入端口脉冲必须是上升沿有效的正脉冲或下降沿有效的负脉冲，脉冲宽度不可小于0.1ms。幅度Vp-p最大为5V或12V（依选择端口而定），不可超过这个峰峰值，否则也可能损坏芯片！
|
 |
 |
|
