存储报警功能的ZY01A-8直流电流表
深圳市凌雁电子有限公司

    一.概述:
    我公司设计开发的ZY01A-8智能电压表, 该系列仪表最大的特点是具有记录报表及超范围报警功能,这些新颖的功能特性将给您的测量工作带来相当的便利,这些新颖而有用的功能,我们简述如下:

    使用时您可以在量程范围内任意设定测量的上下限制值,如果测量数值超过设定的范围,LCD显示器会闪烁提示测量数值是低于或高于设定范围,同时发出断续的声报警,提示操作人员注意。如果是测量数值在正常范围,仪表会发出短促的蜂鸣声,提示测量正常,并已完成。每次测量,仪表同时会自动按流水号记录当次测量数据至记忆体中,即使仪表断电,这些测量数据也不会丢失,仍可保存100年。下次通电即可按序号读出记录的测量数据。这就是我们公司先导推出的仪表记录报表功能。

    ZY01A-8电流表可记录500组数据,仪表的数据管理完全智能化,用户只需通上12-15V的工作电压,即可进行测量,余下的任务由仪表中的中央处理器完成。真正实现了高度自动化。
    二.主要技术指标:

    [1].-- 量程:1000mA。
    [2].-- 分辨率:1mA。
    [3].-- 精度:±0.2%。
    [4].-- 阻抗:0.05Ω。
    [4].-- 记忆体:500组数据。

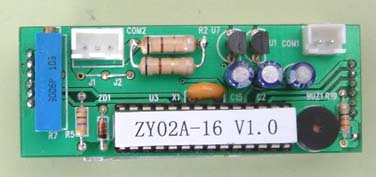

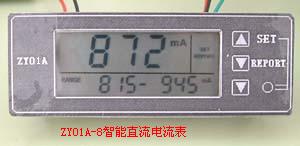

外形图
    三.主要功能特性:

     自动记录功能:
    每次测量,只要被测数据稳定,仪表提示测量OK!便自动按流水号(序号)记录当次的测量数据入记忆体中,测量完成,探头离开被测点(被测电压为零),即可进行下一次测量。
    如果测量一直进行,数据可记录到500组,记忆体满时,仪表会闪烁显示"FULL-500"以提示用户记忆体已满载,如果不需要保留以前的测量数据,可按"SET+▲"键清除"FULL-500"闪烁状态而继续测量,再进行测量数据将不会被保存。如果前500组测量数据已经转载到其它载体或不需要曾记录的旧数据,而需要记录接下来测量的数据,可同时按"SET+▲"和"▼"两个键,清除以前的数据,仪表小数字LCD显示“CLEA--ALL”予以指示,这样仪表所有的记忆体都为空白状态,即可继续保存您的测量数据。 外形图
    但按"SET▲"和"▼"两个键清除记忆体数据,不会擦除上,下限设定的数据,这在继续使用时同样有效。

    如果一次测量并没有足够500次,记忆体只使用了与您测量次数一致的数量。仪表掉电后再次进行测量,仪表会自动空出一空白单元,接下来的测量数据将会保存到间隔一个单元后的序号,这样查阅测量报表时方便用户予以识别。

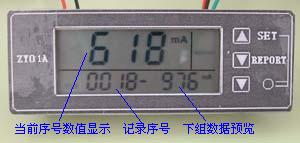

    同时按"SET+▲"和"Report+▼键"两个键仪表进入查阅状态,系统会自动搜索到最后一次记录的序号, 用户按"Report▲"和"▼" 即可向前、向后查阅记录的测量数据,如查阅的序号内容为0mA,表明该单元没有记录测量数据或两次记录(中途掉电)中系统留出的空白单元。而系统搜索的记录序号,往后的单元是没有数据的,应往前查阅曾测量的数据。要退出查阅模式,按"Report+▲键"即可返回正常测量模式。

     超测量范围报警功能:

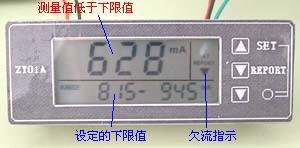

外形图
    超测量范围报警是该系列仪表的又一个独特而有用的功能。测量前,只要设定了测量范围,如果测量值出现欠压或过压(低于设定的下限值或高于设定的上限值)的情况,仪表会立即报警,报警声为短促连续的蜂鸣音,提示操作人员当次的测量值不正常,这个功能非常适合于生产流水线的产品的检测,批量测量数值的筛选等场合。但不管测量数据正常与否,都会被记录到记忆体中,以方便用户查询和追溯。

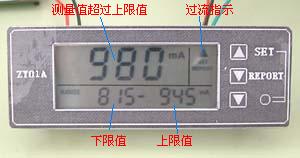

    用户可方便地重新设定上、下限值,同时按"SET▲"和"Report+▼复用键"两个键,即可进入上、下限值设定状态,首先提示输入下限值(下限值的有效位LCD会闪烁),此时按"Report+▼"和"▼"两个键即可向上或向下设定数据。再按一次"SET"键进入设定下限值的小数位(下限值的小数位LCD闪烁),同样按"Report+▼复用键"和"▼"两个键清设定数据,按"SET"进入上限值有效位和小数位设定,全部设定完成,按"SET+▲"退出上、下限值设置返回正常测量模式。设定流程如下所示: 外形图
设置流程图
    仪表初始化时自动读取上次设定的上、下限值,且断电后亦不会使这个数据丢失,重新设定上、下限值后,系统会自动更新这组数据,以备再次使用。

    使用"SET+▲"和"▼"两个键清除以前的数据,设定的上下限值不会被擦除,下次测量时同样生效,如果不需要此功能,只需将上、下限值全部设定为0mA即可。
    例如:我们需要测量一个电源输出电流为700mA,并规定测量范围在685--710mA之间为正常,低于685mA或高于710mA为非正常,只需将下限值设为685mA,上限值设置为710mA即可进行测量,当出现被测电流低于685mA或高于710mA,仪表即会发出连续报警声,声明此次测量电压非正常。如果在上述范围内,仪表只发出短促的"滴"声,声明此次测量正常,仪表均会记录当次测量数据。

显示图
    欠压或超压报警后,如果仪表没有离开测量电压,会一直发出报警声,当表笔离开被测量体(即输入电流为0),报警声即会停止。可继续进行您的测量工作。

    四.注意事项:

    [1].要使仪表智能地完成上述功能,两次测量间隔中表笔需要离开测量体,即输入电压需回零一次。
    [2].仪表使用的供电电压为12-15V,无需分+,-极性。但需是直流电(DC)。
    [3].被测电压需分+,-极性。
