真有效值数字电压表
深圳市凌雁电子有限公司

    一.概述:
    普通数字直流电压表自然只能测量直流电压,欲需测量交流电压必须增加AC/DC转换电路,一般的交流电压表为降低成本和简化电路,均使用简易的平均值响应交流/直流转换器。常用的平均值响应AC/DC转换器是运算放大器和二极管组成的半波(或全波)线性整流电路,这种电路具有线性度好、准确度高、电路简单、成本低廉等优点。但是这种电路是按照正弦波平均值与有效值的关系(VRMS=1.111Vp)来定义的,因此这类电表只能测量正弦波电压。

    平均值AC/DC转换的电压表智能测量无失真的正弦波电压,对于正弦波失真的交流电压,这类电表测量就会引起误差,更不能测量方波、矩形波、三角波、锯齿波、梯形波、阶梯波等非正弦波,利用真有效值数字仪表可准确测量各种波形的有效值,满足现代电子测量之需要。

    二.真有效值数字仪表的基本原理:

     所谓真有效值即为“真正有效值”之意,英文缩写为“TRMS”,有的文献也称为真均方根值,我们先回忆一下交流电压的有效值的表达式,它的定义如下:

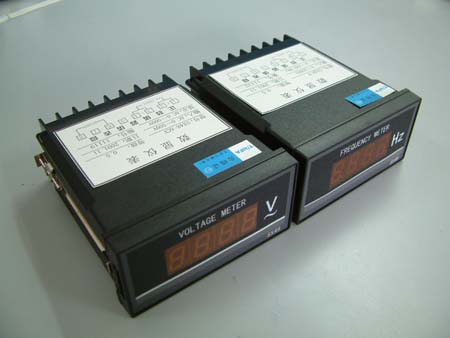

外形图

    我们对式(1)进行变换,两边平方,并令,就得到真有效值电压的另一种表达式
    从(3)式即得,对输入电压依次进行“取绝对值→平方/除法→取平均值”运算,也能得到交流电压的有效值,而且这公式更有使用价值。举例说明:假如要测量一电压变化范围是0.1V-10V,平方后u2=10mV—100V,这就要求平方器具有相当大的动态范围(10000:1),这样的平方电路误差就可能超过1mV,要平方器能输出100V的电压,技术上是难以实现的。如果使用式(3)的既便于设计电路,也能保证了准确度。因此,目前大多数的集成单片真有效值/直流转换器均采用式(3)的原理而设计。

    真有效值仪表的的核心器件是TRMS/DC转换器。现在市场上这类单片的集成芯片很多,真有效值仪表普遍使用了这类集成电路。单片集成电路具有集成度高、功能完善,外围元件少,电路连接简单、电性能指标容易保证等诸多优点,这类芯片能准确、实时测量各种电压波形的有效值,无须考虑波形参数和失真,这些性能是平均值仪表无法比拟的。
    三.真有效值TRMS应用电路简述:

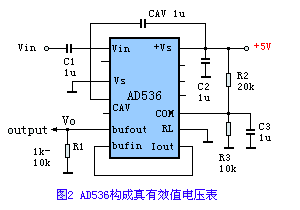

    图2是由AD536构成真有效值TRMS/DC转换电路,AD536内含有源整流器(绝对值电路),平方/除法电路,镜像电流源及缓冲放大器。图中的R2和R3为偏置电阻,两电阻的公共连接端接到AD536的OCM,由于AD536的COM内部为CMOS电路,阻抗较高,流经COM端的电流仅为数uA。C1为输入隔直电容,CAV为平均电容,它与内部的电阻r(25kΩ)构成低通滤波器,以获得平均值电压,有效值电压通过AD536的第6脚输出。
应用电路
    由于电路采用了隔直电容,所以这样的电路仅适合于测量交流电,不能测量直流或变化缓慢的电压。AD536的满量程电压为7V,如果使用的AD转换器输入电压范围不匹配,应设一个电压转换电路。

    四.产品介绍:

    以美国模拟数字器件公司的的TRMS/DC转换器为代表产品有AD536、AD537、AD736和AD737等。我工作室开发的ZY250V电压表即采用了高性能TRMS/DC芯片AD536AJ芯片,使得仪表具有准确度高,响应速度快,失真小特点。AD转换器也使用了Analog公司的12位逐次逼近式AD转换器AD574ADJ,中央处理器使用ATEML公司的AT89C2051。由于采用了高性能的器件,使得这款电压表的性能非常优越。属于高性能的真有效值电压表。可准确测量各种波形的电压,在250V(AC)量程范围,电压的分辨率理论值可达0.062V。精度优于0.2%。

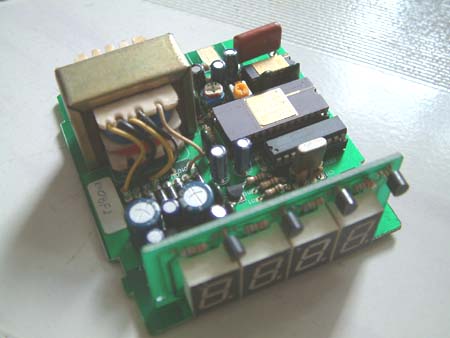

    右图为该仪表的内部结构图
内部结构
