常用音频放大电路
深圳市凌雁电子有限公司
BA328
立体声前置放大电路
BA328具有双路前置放大电路,它具有外接元件少,安装方便等特点,单8脚直插封装。电路特点如下:工作电压范围宽,噪声小,开环增益高,左右声道平衡性好。常用于磁带录放音机,汽车立体声收音机及家用音响设备。
BA328极限参数如下:最高电源电压18V,最大功耗:540mW,工作温度:-25-70℃。

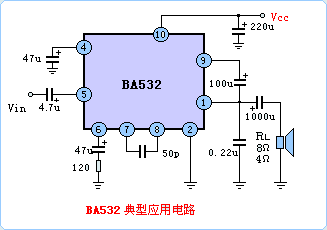

BA532
音频功率放大电路
BA532与用于OTL电路的低频功率放大电路,输出功率高达5.8W,内设负载短路、过电压和过热保护电路,单列10脚封装,电路特点有:
在电源电压为13.8V时,8Ω负载阻抗,THD=10%时,输出功率可达5.8W,纹波抑制比高达40dB,引脚与BA511A、BA521相同。常用于汽车立体声收录音机,收音机、电视机和磁带录音机中作功率输出电路。

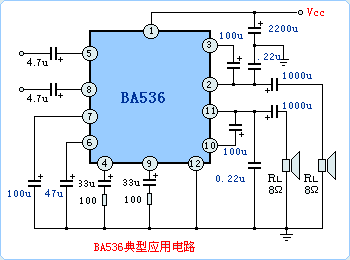

BA536
4.5W双声道功率放大电路
BA536是一个双声道音频功率放大电路,它具有通道平衡好、增益差小,12脚DIP单列直插封装,电路具有如下特点:
输出功率每声道4.5W(4Ω负载阻抗,12V电源电压时),5.5W(3Ω负载阻抗,12V电源电压时)。纹波抑制比55dB,失真度:THD=1.5%(Po=0.5W时),串音小于57dB,工作电压5-12V,可以方便地构成BTL电路。
极限参数:Vcc=18V,功耗:工作温度:-20-75℃。
