高保真音频功率放大器TDA2040
| 深圳市凌雁电子有限公司 |
| TDA2040是德律风根生产的音频功放电路，采用V型5
脚单列直插式塑料封装结构。如图1所示，按引脚的形状引可分为H型和V型。该集成电路在32V电源电压下，RL=4Ω时可获得22W的输出功率。广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、失真小等特点。并具有内部保护电路。意大利SGS公司、美国RCA公司、日本日立公司、NEC公司等均有同类产品生产，虽然其内部电路略有差异，但引出脚位置及功能均相同，可以互换。 |
 电路特点：
[1].单列5脚直插塑料封装，仅5只引脚。
[2].外接元件非常少。
[3].输出功率大，Po=22W(RL=4Ω)。
[4].采用超小型封装（TO-220）,可提高组装密度。
[5].开机冲击极小。
|
 |
[5].内含各种保护电路，因此工作安全可靠。主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反接（Vsmax=12V）以及负载泄放电压反冲等。
|
TDA2040极限参数：
|
| TDA2040极限参数 |
| 参数名称 |
极限值 |
单位 |
| 电源电压(Vs) |
±20 |
V |
| 输入电压(Vin) |
Vs |
V |
| 差分输入电压(Vdi) |
±15 |
V |
| 峰值输出电流(Io) |
4 |
A |
| 耗散功率(Ptot)(Vdi) |
25 |
V |
| 工作结温(Tj) |
-40-+150 |
℃ |
| 存储结温(Tstg) |
-40-+150 |
℃ |

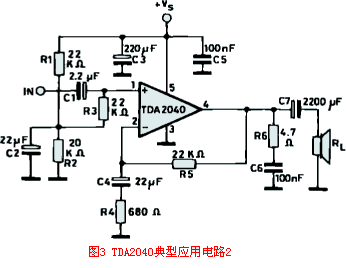

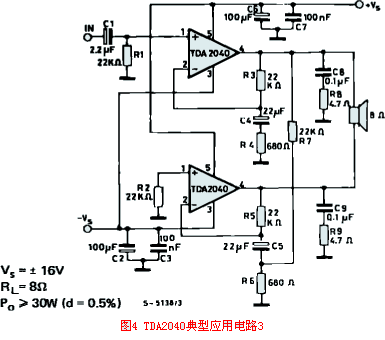

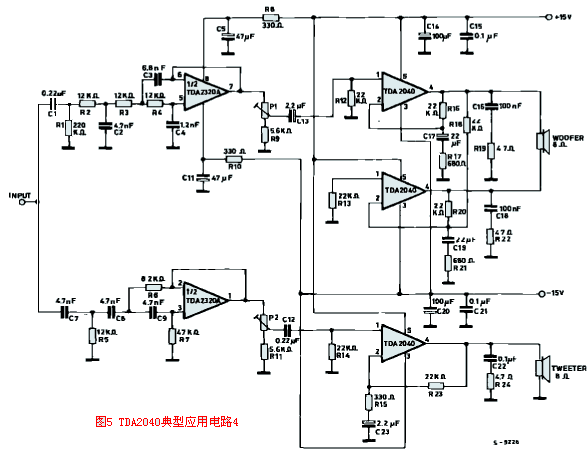

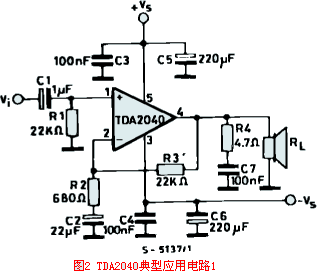

| 典型应用电路： |
注意事项：
TDA2040具有负载泄放电压反冲保护电路，如果电源电压峰值电压40V的话，那么在5脚与电源之间必须插入LC滤波器，以保证5脚上的脉冲串维持在规定的幅度内。
热保护：限热保护有以下优点，能够容易承受输出的过载（甚至是长时间的），或者环境温度超过时均起保护作用。
与普通电路相比较，散热片可以有更小的安全系数。万一结温超过时，也不会对器件有所损害，如果发生这种情况，Po=（当然还有Ptot）和Io就被减少。
印刷电路板设计时必须较好的考虑地线与输出的去耦，因为这些线路有大的电流通过。
装配时散热片与之间不需要绝缘，引线长度应尽可能短，焊接温度不得超过260℃，12秒。
虽然TDA2040所需的元件很少，但所选的元件必须是品质有保障的元件。
|
 |
 TDA2040数据手册 |
