HA1394音频功率放大电路
| 深圳市凌雁电子有限公司 |
HA1392是日本日立公司生产的功率放大集成电路，在一块硅片上有两组功放电路，具有较高的输出功率，适合于便携式、台式单声道及立体声双声道录音机等音响设备，采用12引线单列直插式塑料封装结构，外形如图1。
|
| HA1392是双6-8W音频功率放大集成电路，是日本日立公司生产的产品，当Vcc=25V RL=8Ω时，输出功率每声道为8.2W，THD=15%。适合于组合式立体声音响系统和电视音频放大，HA1394为12引线单列直插式塑料封装结构，外形如图1。
|
 电路特点：
[1].双音频功率放大：7-8.2W/每声道。
[2].外接元件少（电容11个，电阻6个）。
[3].工作电源电压宽，18-35V。
[4].噪声小，失真低。
[5].内有过热保护电路。
|
 |
[5].输出功率大，在4Ω负载时，12V电源每路可输出4.3W功率，15V电源每路可输出6.8W功率（THD=10%）。
[6].内部设有热保护电路。
典型应用电路及电器参数：

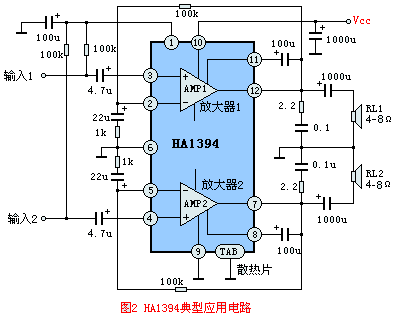

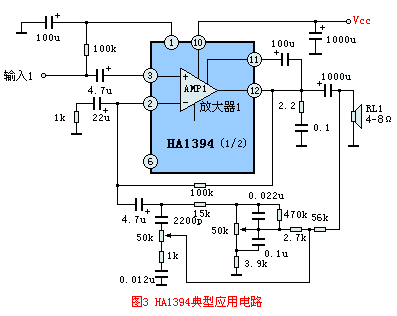

HA1394由两个独立的功率放大器组成，其典型的应用电路如图2，3所示。
|
| HA1394电气参数 |
| 参数名称 |
符号 |
测试条件 |
最小值 |
典型值 |
最大值 |
单位 |
| 静态电流 |
IQ |
Vin=0V（双路） |
- |
80 |
150 |
mA |
| 输入电阻 |
Rin |
f=1kHz |
- |
100 |
- |
kΩ |
| 电压增益 |
Gv(dB) |
f=1kHz |
- |
40 |
- |
dB |
| 电压增益差 |
ΔGv(dB) |
f=1kHz |
- |
- |
1.5 |
dB |
| 单声道输出功率 |
Pout |
RL=8Ω,THD=5% |
7.0 |
8.2 |
- |
W |
| 总谐波失真 |
THD |
Pout=1W,f=1kHz |
0.04 |
0.8 |
- |
(%) |
| 噪声输出 |
NO |
Rg=10kΩ,BW=20Hz-20kHz |
- |
0.22 |
1.0 |
mV |
| 串音 |
C.T |
f=1kHz,Rg=600Ω |
50 |
62 |
- |
dB |
| 电压增益比 |
SVR |
f=100Hz,Rg=600Ω |
45 |
57 |
- |
dB |
| 频响 |
fL
fH |
ΔGv=-3dB 低
f=1kHz 高 |
-
- |
40
80 |
-
- |
Hz
kHz |
| HA1394极限参数 |
| 参数名称 |
符号 |
极限值 |
单位 |
| 电源电压 |
Vcc |
35 |
V |
| 单声道输出电流 |
To(peak) |
4.5 |
A |
| 耗散功率 |
PT |
15 |
W |
| 结温 |
Tj |
150 |
℃ |
| Topr |
工作温度 |
-20-+70 |
℃ |
| 储存温度 |
Tstg |
-55-+125 |
℃ |
注：电源接通后，连接扬声器时，可加两只220Ω电阻作输出电容的充电回路，以保护集成电路。
 |
|
