四声道音频功放电路—TDA7375
深圳市凌雁电子有限公司
TDA7375为车用环绕立体声功率放大电路，广泛应用于汽车音响电路中，亦应用于多媒体音响设备中。它具有以下特点：
高功率输出：
2x40W（MAX/4Ω）
2x35W/4ΩEIAJ
2x25W @4Ω,14.4V,1kHz,THD=10%
最少的外接元件
无需外部消振电容
内部固定增益/26dB BTL
开机无冲击噪声
DC-AC短路保护
软启动电路
内部过载超温保护
电池极性转换电路
负载传感电路

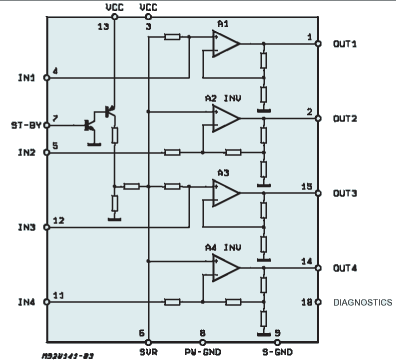

TDA7375内部框图

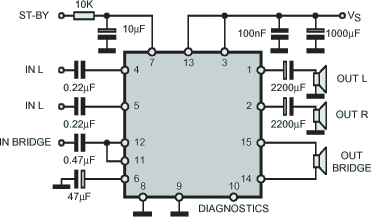

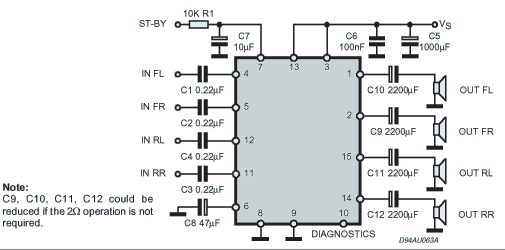

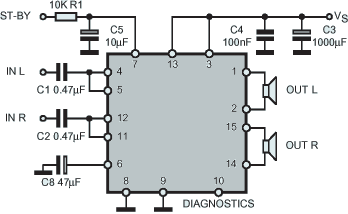

TDA7375典型应用电路
TDA7375数据手册
[返回前页]
TDA7375内部框图
