台湾义隆(ELAN)单片机EM78P447
| 深圳市凌雁电子有限公司 |
|
EM78P447是台湾义隆公司采用高速CMOS工艺制造的8位单片机,其内部集有4096×13bitOTP(一次性)ROM(程序存储器),用户通过仿真器编写和调试正确的机器码文件通过EMC编程器烧写入芯片,有7个位结构选择器(CODE OPTION)以满足用户要求.其中1位为加密位,可防止程序被读出. |
| ★ 主要特性 |
| ★ 工作电压：2.3—5.5V |
| ★ 工作温度：0-70℃ |
| ★ 时钟频率：DC-18MHz |
| ★ 低功耗：在5V/4MHz工作条件下,电流小于2.2mA,3V/32kHz条件下,电流为30uA,睡眠模式下电流仅为1uA. |
| ★ 4096×13bit程序存储器(OTPROM),148×8片内RAM(SDRAM). |
| ★ 三个双向I/O口线 |
| ★ 8位实时时钟/计数器(TCC),可选信号源,触发沿,溢出中断 |
| ★ 低功耗模式--睡眠模式 |
| ★ 3个中断源:二个硬件中断--TCC溢出中断与外中断(INT引脚),一个软件中断--INT指令 |
| ★ 可编程自由运行看门狗定时器(WDT) |
| ★ 10个可编程为上拉I/O引脚. |
| ★ 2个引脚可编程设置为R-option. |
| ★ 2个可编程漏极开路I/O引脚. |
| ★ 上电电压检测功能,检测电压范围:1.6V±0.15V.. |
★ 四种封装形式:EM78P447A 28脚DIP,SOIC封装.EM78P447B 32引脚DIP,SOIC封装
|

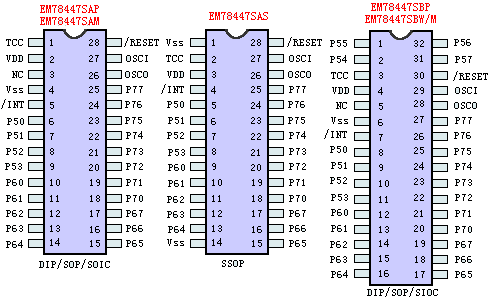

| EM78P447单片机引脚描述 |
| 引脚符号 |
Pin No |
I/O类型 |
功能描述 |
| VDD |
2 |
- |
电源+ |
| OSCI |
27 |
输入 |
XTAL型:晶振或外部时钟输入端
RC振荡型型:RC振荡器输入端引脚 |
| OSCO |
26 |
输入/输出 |
XTAL型:晶振输出或外部时钟输入端
RC型:指令时钟输出端
外部时钟输入 |
| /INT |
5 |
输入 |
下降沿触发的外中断引脚 |
| P70-P77 |
18-25 |
输入/输出引脚 |
通用I/O端口 |
| P60-P67 |
10-17 |
输入/输出引脚 |
通用I/O端口 |
| P50-P57 |
6-9,2,1,32,31 |
输入/输出引脚 |
通用I/O端口,其中P54-P57仅在32 pin的型号中拥有 |
| RESET |
28 |
输入 |
低电平引起单片机复位 |
| NC |
3 |
空引脚 |
无功能 |
| Vss |
4 |
- |
电源(地) |
|
可供此芯片，需要请
