台湾义隆(ELAN)单片机EM78P260N
| 深圳市凌雁电子有限公司 |
EM78P260N是台湾义隆公司采用高速CMOS工艺制造的8位单片机,其内部集有2k×13bit OTP(一次性)ROM(程序存储器),用户通过仿真器编写和调试正确的机器码文件通过编程器烧录入芯片,有3个代码选项可满足不同产品的要求,同时有密码保护位防止程序数据被读出.
增强的OTP-ROM功能,为EM78P260N开发和验证用户的程序提供了一个方便的方法。此外,这OTP设备提供的优势,容易实现校验和更新,使用开发和编程工具。用户可以利用义隆作烧写器轻松编写自己的开发代码.
|
★ 工作电压:2.3—5.5V (温度:0-70℃时),2.5—5.5V (温度:-40-85℃时) |
★ 时钟频率:晶体模式:DC-20MHz(5V),
外部RC模式:DC-4MHz/2clik,(5V)
内部RC模式:4MHz/(2.3-5.5V),时钟误差:3%(典型),5%(最大),温度变化10%(当-40-85℃时
|
★ 低功耗:在5V/4MHz工作条件下,电流小于1.9mA,3V/32kHz条件下,电流为15uA,睡眠模式下电流仅为1uA. |
★ 内置RC振荡器:4MHz,8MHz,1MHz,455kHz |
★ 可编程振荡器起振时间1ms,18ms |
★ 可编程预分频看门狗定时器 |
★ 2048×13bit程序存储器(OTPROM),80×8片内RAM(SDRAM). |
★ 一个配置寄存器可根据客户要求提供用户ID码 |
★ 8级堆栈 |
★ 可按位编程端口 |
★ 8位实时时钟/计数器(TCC),可选信号源,触发沿,溢出中断 |
★ 1个比较器 |
★ 4路模拟-数字转换器,精度可达12 bit. |
★ 易于实现红外遥控电路 |
★ 掉电睡眠模式 |
★ 6个中断源:
TCC,TCCA,TCCB,TCCC溢出中断
内部端口状态变化中断
外部中断
比较器状态变化中断
IR/PWM内部中断
ADC转换完成中断 |
|
|
★ 可编程看门狗定时器 |
★ 8个可编程上拉端口 |
★ 8个可编程漏极开路端口. |
★ 8个可编程下拉端口. |
★ 指令周期可选两个时钟和4个时钟周期 |
★ 具有电压检测单元(2.0V+/-0.1V) |
★ 封装形式:18pin有:DIP-18,SOP-18两种和20pin封装有DIP-20,SOP-20和SSOP-20三种封装形式
|

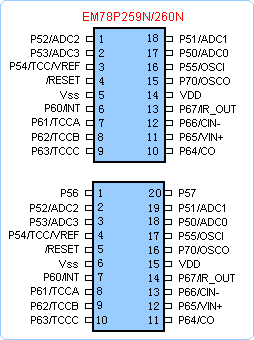

EM78P260N单片机引脚描述 |
符号 |
引脚号 |
I/O类型 |
功能描述 |
VDD |
14 |
- |
电源+ |
P65/OSCI |
16 |
输入 |
晶体振荡模式:外接晶体和外部时钟输入 RC振荡模式:RC振荡器输入引脚 |
P64/OSCO |
15 |
输入 |
晶体振荡模式:外接晶体或外部时钟输入引脚 |
P70 |
15 |
输入/输出 |
缺省为电源上电复位 |
P60-P67 |
6-13 |
输入/输出 |
通用I/O引脚 漏极开路(缺省值为电源上电复位) |
P50-P55 |
1-3,16-18 |
输入/输出 |
通用I/O引脚 上拉/下拉 引脚变化将单片机从睡眠中唤醒 |
IR out |
13 |
输出 |
IR模式输出引脚,下拉电流能力:20mA |
/INT |
6 |
输入 |
外部中断引脚,下降沿触发 |
CIN1-,CIN1+ CO |
12,11 10 |
输入 输出
|
"-"为比较器电压输入反相输入端 "+"为比较器电压输入同相输入端 CO为比较器电压输出端 |
TCC TCCA,TCCB TCCC |
3,7 8,9
|
输入 |
外部计数器输入端 |
VREF |
3 |
外部ADc参考电压 |
缺省为ADCON(R9)<7> |
ADC0-ADC3 |
1,2,17,18 |
模拟-数字转换器输入 |
缺省为ADCON(R9)<1:0> |
/RESET |
4 |
输入 |
当/RESET为逻辑低电平,单片机复位< 正常使用状态,/RESET/Vpp电压不能超过VDD 一个上升脉冲可将单片机复位 |
Vss |
5 |
输入 |
电源(地) |
|
