| 矽杰 USB 接口 Writer 编程器 |
▲ 操作方便,简洁实用。
▲ LCD显示编程状态。
▲ 一个集成所有编程操作的烧写系统。
▲ 可与任一电脑相连接使用或使用本身编程键操作，暂不支持winXP系统。
▲ 可加载文件为二进制格式(文件扩展名为.xbin或义隆的.cds格式)。
▲ 一旦加载代码文件，自动生成.xj含有配置选项的二进制格式。
▲ 提供多种通用功能:读,空片检查,校验,编程,保存,加密和自动编程。
▲ 可移动操作的友好操作界面。
| |
最小封装LY6P120单片机
| 深圳市凌雁电子有限公司 |
|
LY6P120是最小封装，最少引脚（SOT23-6）单片机，兼容台湾义隆公司EM78P153S高速8位单片机,其内部集有1k×13bitOTP(一次性)ROM(程序存储器),用户通过仿真器编写和调试正确的机器码文件通过编程器烧录入芯片,有13个掩模选项可满足不同产品的要求,同时有密码保护位防止程序数据被读出.适合简单控制的微处理器，例如LED变光控制，开关电源的辅助处理，家电控制板的信号识别，情趣产品的速度和模式控制，手电筒应用等产品。 |
| ★ 工作电压：1.8—5.5V(0-70℃) |
| ★ 工作温度：-40-85℃(2.3—5.5V) |
| ★ 时钟频率：1MHz, 8MHz |
| ★ 低功耗：在5V/4MHz工作条件下,电流小于1.1mA,3V/32kHz条件下,电流为20uA,睡眠模式下电流仅为1uA. |
| ★ 1k×14bit程序存储器(OTPROM),48×8片内RAM(SDRAM). |
| ★ 片内1MHz,8MHz校准RC振荡器 |
| ★ 可编程振荡器起振时间预分频器 |
| ★ 可按位编程 |
| ★ 一个密码保护位 |
| ★ 4个双向I/O端口 |
| ★ 5级堆栈 | |
|
| ★ 掉电模式 |
| ★ 4个中断源:TCC溢出中断,外部中断，输入状态改变中断. |
| ★ 可编程自由运行看门狗定时器(WDT) |
| ★ P63可当输出口. |
| ★ 有4个引脚可编程为上拉,有3个引脚可编程为下拉. |
| ★ 有4个引脚可编程驱动增强I/O引脚. |
| ★ 每个指令周期为两个时钟周期,99%为单指令周期. |
| ★ 具有低压复位1.2V-3.6V±0.2V. |

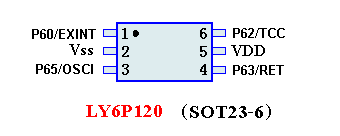

★ LY6P120为6pin,SOT23-6封装形式.
| |
|
| LY6P120单片机描述 |
| 符号 |
I/O类型 |
功能描述 |
| VDD |
- |
电源+ |
| P65/OSCI |
I/O |
通用I/O引脚
时钟输出
XT振荡器输入引脚
上拉/下拉
引脚变化将单片机从睡眠中唤醒 |
| P63/RESET |
I/O |
通用I/O引脚
置RESET为低电平复位
引脚变化将单片机从睡眠中唤醒 |
| P62/TCC |
I/O |
通用I/O引脚
上拉/下拉
外部时钟/计数器输入引脚
引脚变化将单片机从睡眠中唤醒 |
| P60/EXINT |
I/O |
通用I/O引脚
上拉/下拉
引脚变化将单片机从睡眠中唤醒
外部中断引脚 |
| Vss |
- |
电源(地) |
|
