单片窄带调频接收电路——MC3371 | 深圳市凌雁电子有限公司 |

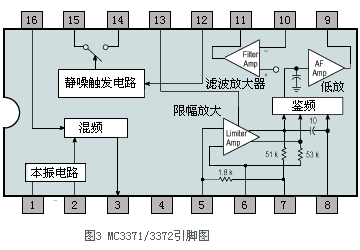

 MC3371/MC3372是美国MOTOROLA公司生产的单片窄带调频接收电路，片内由振荡电路、混频电路、限幅放大器、积分鉴频器、滤波器、静噪开关、仪表驱动电路组成。主要应用在二次变频的通讯接收设备。MC3371/MC3372类似MC3361和MC3359等接收电路，除了用信号仪表指示器代替MC3361的扫描驱动电路外，其余功能特性相同。MC3371仍使用LC鉴频电路，而MC3372则可使用455kHz陶瓷滤波器或LC谐振电路。主要应用于语音或数据通讯的无线接收机。
|
这些器件早期的产品只需少量的外围元件。MC3371/MC3372具有双列直插和SMD两种封装形式。其主要特性如下：
· 宽工作电压范围：2.0—9.0V
· 极限灵敏度：-3bB（典型值）
· 低功耗（在Vcc=4.0V，静噪电路关闭时耗电仅为3.2mA[典型值]）
· 当静噪电路封锁时，最小的消耗电流
· 信号电平指示器具有60dB的动态范围
· 最高的工作频率达100MHz
· 少量的外接元件
· DIP16、TSSOP-16和SO-16三种封装形式
|
 |
 |
|

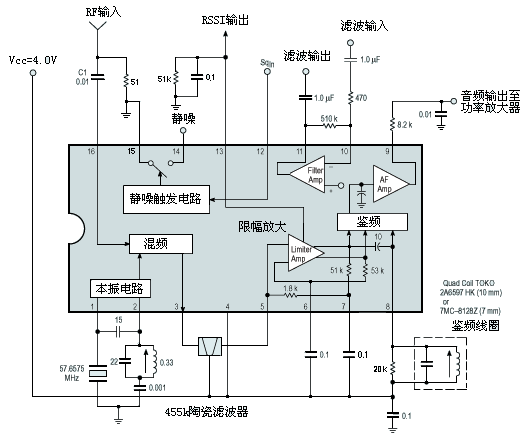

MC3371测试电路图 |
MC3371单片窄带调频接收电路工作原理：
MC3371的内部振荡电路与Pin1和Pin2的外接元件组成第二本振级，第一中频IF输入信号10.7MHz从MC3371的Pin16输入，在内部第二混频级进行混频，其差频为：10.700-10.245=0.455MHz，也即455kHz第二中频信号。
第二中频信号由Pin3输出，由455kHz陶瓷滤波器选频，再经Pin5送入MC3371的限幅放大器进行高增益放大，限幅放大级是整个电路的主要增益级。Pin8的外接元件组成455kHz鉴频谐振回路，经放大后的第二中频信号在内部进行鉴频解调，并经一级音频电压放大后由Pin9输出音频信号，送往后级的功率放大电路。
Pin12——Pin15为载频检测和电子开关电路，通过外接少量的元件即可构成载频检测电路，用于调频接收机的静噪控制。MC3371内部还置有一级滤波信号放大级，加上少量的外接元件可组成有源选频电路，为载频检测电路提供信号，该滤波器Pin10为输入端，Pin11为输出端。Pin6和Pin7为第二中放级的退耦电容。 |
 |
|

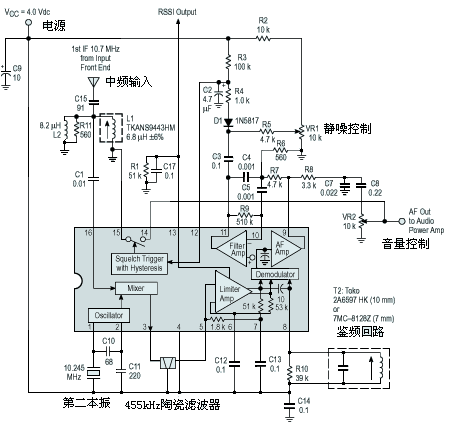

MC3371典型应用电路图 |
MC3371的极限参数
|
| MC3371的极限参数 |
| 名称 |
引脚位置 |
标识符 |
极限值 |
单位 |
| 电源电压 |
4 |
Vcc(max) |
10 |
V(DC) |
RF输入电压
(Vcc≥4.0Vdc) |
16 |
V16 |
1.0 |
VRMS |
| 鉴频器输入电压 |
8 |
V8 |
1.0 |
Vp-p |
静噪输入电压
(Vcc≥4.0Vdc) |
12 |
V12 |
6.0 |
Vdc |
| 静噪功能 |
14 |
V14 |
-0.7—10 |
Vpk |
| 静噪下拉电流 |
14 |
I14 |
50 |
mA |
| 最高结温 |
- |
Tj |
150 |
℃ |
| 工作周围温度范围 |
- |
TJ |
150 |
℃ |
| 储藏温度 |
- |
Tstg |
-65—+150 |
℃ |
|
