MC3361窄带调频接收电路
| 深圳市凌雁电子有限公司 |
 MC3361是美国MOTOROLA公司生产的单片窄带调频接收电路，主要应用于语音通讯的无线接收机。片内包含振荡电路、混频电路、限幅放大器、积分鉴频器、滤波器、抑制器、扫描控制器及静噪开关电路。主要应用在二次变频的通讯接收设备。其主要特性如下：
△ 低功耗（在Vcc=4.0V，耗电典型值仅为3.9mA）
△ 极限灵敏度：2.6uV(-3bB)（典型值）
△ 少量的外接元件
△ 工作电压：2.0—8.0V
△ DIP16和SO-16两种封装形式
△ 工作频率：60MHz(max)
|
 |
 |

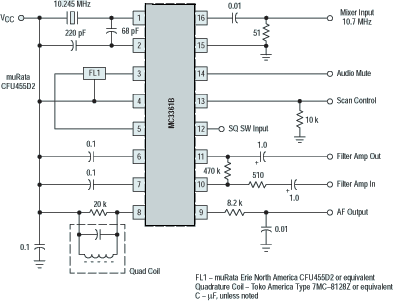

MC3361典型应用电路图 |
MC3361单片窄带调频接收电路工作原理：
MC3361的内部振荡电路与Pin1和Pin2的外接元件组成第二本振级，第一中频IF输入信号10.7MHz从MC3361的Pin16输入，在内部第二混频级进行混频，其差频为：10.700-10.245=0.455MHz，也即455kHz第二中频信号。
第二中频信号由Pin3输出，由455kHz陶瓷滤波器选频，再经Pin5送入MC3361的限幅放大器进行高增益放大，限幅放大级是整个电路的主要增益级。Pin8的外接元件组成455kHz鉴频谐振回路，经放大后的第二中频信号在内部进行鉴频解调，并经一级音频电压放大后由Pin9输出音频信号。
Pin12——Pin15为载频检测和电子开关电路，通过外接少量的元件即可构成载频检测电路，用于调频接收机的静噪控制。MC3361内部还置有一级滤波信号放大级，加上少量的外接元件可组成有源选频电路，为载频检测电路提供信号，该滤波器Pin10为输入端，Pin11为输出端。Pin6和Pin7为第二中放级的退耦电容。 |
MC3361的极限参数
|
| MC3361的极限参数(Ta=25℃) |
| 名称 |
引脚位置 |
标识符 |
极限值 |
单位 |
| 电源电压 |
4 |
Vcc(max) |
10 |
V(DC) |
| 工作电压范围 |
4 |
Vcc |
4—8 |
V(DC) |
| 检波输入电压 |
8 |
- |
1.0 |
Vp-p |
| 输入电压 |
16 |
V16 |
1.0 |
VRMS |
| 静噪功能 |
14 |
V14 |
-0.5—5.0 |
Vpk |
| 焊接温度 |
- |
Tj |
150 |
℃ |
| 工作周围温度范围 |
- |
TA |
-30—+70 |
℃ |
| 储藏温度 |
- |
Tstg |
-65—+150 |
℃ |
|
