HT48系列单片机结构原理概述		—深圳市凌雁电子有限公司

    指令时序

    HT48R05A-1系统时钟由石英晶体振荡器或RC振荡器产生，系统内部对此频率进行分频，产生四个不重叠的时钟周期，一个指令周期包含4个系统时钟周期。

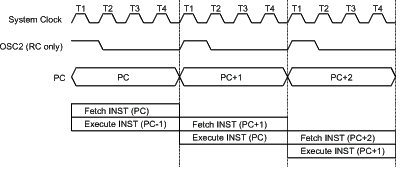

    时序框图
HT48R05A-1时序框图
    指令读取与执行是以流水线方式进行的，这种方式允许在一个指令周期进行读取指令操作，而在下一个指令周期里进行解码与执行该指令。这种流水线方式在一个指令周期里有效地执行一个指令。但是，如果指令是要改变程序计数器，就需要花两个指令周期来完成这一指令。

    程序计数器(PC)
    程序计数器控制存放在程序存储器中的要执行的指令序列。程序计数器可寻址程序存储器的所有地址。

    通过访问一个程序存储器单元来取出指令代码后，PC值便会加1，然后程序计数器便会指向下一条指令代码所在的程序存储器单元。

    当执行一条跳转指令，条件跳转指令，装载PCL寄存器，子程序调用，初始复位，内部中断，外部中断，或从一个子程序返回，PC会通过装载相应的地址来执行程序转移。

    通过指令实现条件跳转，一旦条件满足，那么在当前指令执行期间取出的下一条指令会被放弃，而替代它的是一个假指令周期（dummy cycle）来获取正确的指令，接着就执行这条指令，否则就执行下一条指令。

    程序计数器的低位字节（PCL:06H）是可读写的寄存器。将数据赋值到PCL会执行一个短跳转，这种跳转只能在256个地址范围内。

    当一个控制转移发生时，就需要有一个附加的假指令周期。

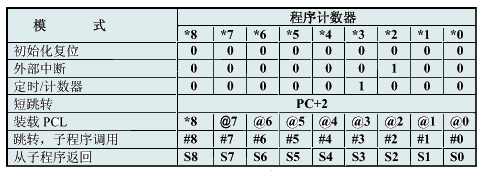

HT48R05A-1程序计数器
    注：*8—*0:程序计数器位，S8—S0:堆栈寄存器位，#8—#0:指令代码位，@7—@0PCL:位
