     HT48系列单片机结构原理--数据存储器
    深圳市凌雁电子有限公司


    数据存储器(PROM)

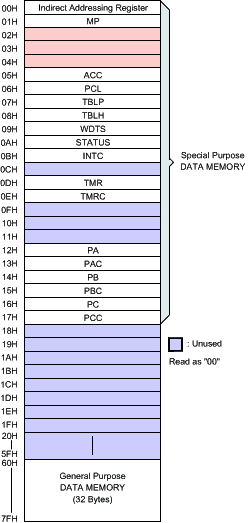

    HT48R05A-1数据存储器RAM容量为49x8位。它可分为两个功能组，特殊功能寄存器和通用数据存储（32x8）。这两个功能组的大部分单元可以读写，而某些单元只能读出，而不能写入。

    特殊功能寄存器包括间接寻址寄存器（00H），存储器指针寄存器（MP：01H），累加器（ACC：05H），PC低位字节寄存器（PCL：06H）、表格指针寄存器（TBLP：07H）、表格高位字节寄存器（TBLH：08H）、看门狗寄存器（WADT：09H）、状态寄存器（STATUS：0AH）、中断控制寄存器（INTC：0BH）、定时/计数器（TMR：0DH）、定时/计数控制寄存器（TMPC：0EH）、I/O寄存器（PA：12H，PB：14H，PC：16H）、和I/O控制寄存器（PAC：13H，PBC：15H，PCC：17H）。60H以前的剩余单元都被保留为将来进一步扩展用。读取这些单元的值都将返回00H。通用数据存储器地址60H—7FH作为程序数据和控制信息使用。

    所有的RAM区单元都能直接执行算术、逻辑、递增、递减和移位等运算，除了某些特殊的位以外，RAM中的每一位都可以由SET[m].i和CLR[m].i指令来置位和清除，它们都可通过存储器指针寄存器（MP：01H）间接寻址来存取。

    △ 间接寻址寄存器

    地址00H是作为间接寻址寄存器。它没有实际的物理空间，任何对[00H]的读写操作，都会访问由MP（01H）所指向的RAM单元，间接地读取[00H]，将会返回00H，而间接地写入00H单元，则不会产生任何结果。

    存储器指针寄存器MP的宽度是7位，MP的第7位是没有定义的，若读取它，将返回“1”，而任何对MP的写操作只能将低7位数据传送到MP。

    △ 累加器（ACC）

    累加器（ACC）与算术逻辑单元（ALU）紧密联系，它对应于RAM的地址05H，并能与立即数进行操作，在存储器间的数据传送都必须经过累加器。		 HT48R05A-1程序存储器


    △ 算术逻辑单元

    算术逻辑单元是执行8位算术逻辑运算的电路，它提供如下功能：
    △ 算术运算：（ADD、ADC、SUB、SBC、DAA）
    △ 逻辑运算：（AND、OR、XOR、CPL）
    △ 移位运算：（RL、RR、RLC、RRC）
    △ 递增和递减运算：（INC、DEC）
    △ 分支跳转：（SZ、SNZ、SIZ、SDZ）
    算术逻辑单元ALU不仅会保存运算的结果而且会改变状态寄存器。

    △ 状态寄存器

    8位的状态寄存器（0AH）由零标志位（Z）、进位标志位（C）、辅助进位标志位（AC）、溢出标志位（OV）、掉电标志位（PD）和看门狗定时器溢出标志位（TO）组成。该寄存器不仅记录状态信息，而且还控制运算顺序。

    除了TO和PD以外，状态寄存器中的位都可用指令来改变，这种情况与其它寄存器一样，任何写到状态寄存器的数据不会改变TO和PD标志位。但是状态寄存器有关的运算会导致状态寄存器的改变，系统上电，看门狗定时器溢出或执行“CLR WDT”或“HALT”指令，能改变看门狗定时器溢出标志位（TO），系统上电，或执行“CLR WDT”或“HALT”指令，也能改变掉电标志位（PD）。

    Z、OV、AC和C标志位都能反映当前的运算状态。

 HT48R05A-1个状态标志位说明
符号位功能
C0在加法运算中结果产生了进位或减法运算中结果不产生借位，那么C被置位，否则C被清除。它也可被一个循环移位指令所影响。
AC1在加法运算中低4位产生进位或减法运算中在低4位不产生借位，AC被置位，否则C被清除。
Z2算术运算或逻辑运算的结果为零则Z被置位，否则Z被清除。
OV3如果运算结果向高位进位，但最高位并不产生进位输出，OV被置位，否则被清除。
PD4系统上电或执行了CLR WDT指令，PD被清除，执行HALT指令PD被置位。
TO5系统上电或执行了CLR WDT或HALT指令，TO被清除，WDT溢出，TO被置位。
-6未定义，读出为0。
-7未定义，读出为0。


      此外，在进入中断子程序或执行子程序调用时，状态寄存器的内容不会自动压入堆栈，如果状态寄存器的内容是重要的，而且子程序会改变状态寄存器的内容，那么程序员必须事先将其备份好，以免被破坏。
