复位电路
有三种方法可产生复位：
· 在正常运行期间由RES引脚产生复位
· 在HALT期间由RES引脚产生复位
· 在正常运行时，由WDT溢出复位
在HALT期间WDT溢出是不同于其它的复位操作条件，因为它可执行“热复位”，结果只能使程序计数器PC和堆栈指针SP复位，而别的寄存器保持原来的状态。在其它复位条件下，某些寄存器保持不变。当复位条件满足时，极大多数的寄存器被复位到“初始状态”。通过测试PD标志位和TO标志位，程序能分辨不同的系统复位。
|
 |
| HT48R05A-1 复位方式 |
| TO | PD | 复位条件 |
| 0 | 0 | 上电复位 |
| u | u | 正常工作时RES复位 |
| 0 | 1 | RES时唤醒HALT |
| 1 | u | 正常工作时，WDT溢出复位 |
| 1 | 1 | WDT溢出从HALT唤醒 |

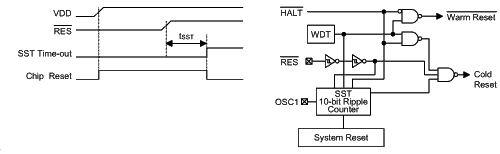

为保证系统振荡器起振并稳定工作，SST（系统启动定时器）当系统复位（上电，WDT定时溢出或RES）或中HALT状态唤醒时，提供额外延迟1024个系统时钟脉冲。
|
 |
当系统复位时，SST延迟被加到复位周期中。任何来自HALT的唤醒都将允许SST延迟，系统复位时各功能单元的状态如下表所示：
|
| HT48R05A-1 复位状态 |
| PC | 000H |
| 中断 | 禁止 |
| 前置分频器 | 清零 |
| WDT | 清零，在主系统复位后，WDT开始计数 |
| 定时/计数器0/1 | 停止 |
| 输入输出口 | 输入模式 |
| 堆栈指针SP | 指向堆栈顶部 |

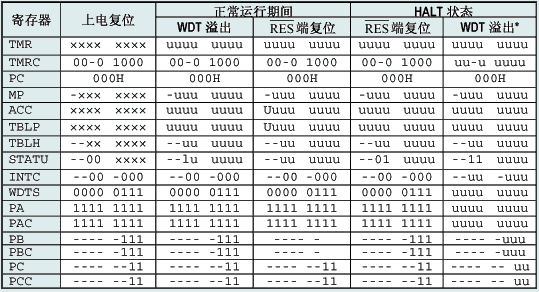

特殊功能寄存器状态表
|
 |
 继续浏览《HOLTEK单片机内部结构》请点击[下一页]
| |
