▲ UICE仿真开发环境是一套Windows操作系统下执行的义隆8位单片机windows环境ICE整合开发环境软件（含编辑、计划管理(Project)、编译、除错）等功能，从规划、设计到除错，经过全体技术员工一年多的努力而完成。WICE主要目的在于让义隆单片机开发人员方便地使用，支持更多的功能和提供稳定可靠的程序编译和传输环境。
▲ 只需更换上板即可仿真8位单片机，可仿真芯片型号包括EM78P153、EM78P156、EM78P257、EM78P259、EM78P418、EM78P447、EM78P451、EM78P456、EM78P458、EM78P468、EM78P809等。
| |
台湾义隆(ELAN)单片机EM78P468
| 深圳市凌雁电子有限公司 |
|
EM8P468是台湾义隆公司采用高速CMOS工艺制造的精简指令型(RISC)8位单片机,可驱动4x32段LCD,有12+16个I/O引脚.片内含看门狗WDT,片内RAM,4k片内ROM,可编程定时/计数器,两个外中断,EM78P468L含多重代码保护位和13 bit的用户识别码. |
| ★ 工作电压：2.0—5.5V |
| ★ 工作温度：0-70℃ |
| ★ 时钟频率：DC-10MHz,高低速时钟,晶体或内部RC. |
| ★ 272字节SRAM,144字节通用寄存器和128字节数据RAM. |
| ★ 4k×13bit程序存储器(OTPROM). |
| ★ 28个I/O(12个典型静态I/O,16个输入/输出和LCD驱动复用I/O. |
| ★ 8级堆栈 |
| ★ 8位定时/计数器(TCC). |
| ★ 脉宽调制输出(PWM) |
| ★ 4种配置自动重装载向下计数定时器中断源. |
| ★ 可编程看门狗定时器. |
| ★ 4种工作模式. |
| ★ 唤醒功能(P6,P8),可从睡眠和掉电中唤醒. |
| ★ 8个中断源(3个外部中断,5个内部中断). |
| ★ 4x32 LCD驱动电路. |

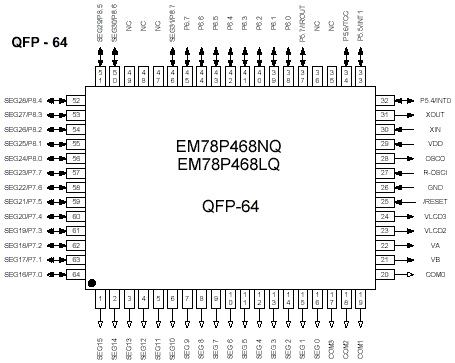

 EM78P468封装,有:59pin-dice,64pin-QFP,64pin-LQFP,44pin-QFP,44pin-LQFP等封装形式.
|
 |
| EM78P468单片机引脚描述 |
| 符号 |
引脚(pin) |
I/O类型 |
功能描述 |
| VDD |
29 |
- |
电源+ |
| GND |
26 |
- |
系统GND |
| R-OSCI |
27 |
I |
晶体模式:晶体输入,RC模式:电阻上拉,PLL模式:0.01uF接地, |
| OSCO |
28 |
O |
晶体模式:晶体输出,RC模式:时钟输出 |
| Xin |
30 |
I |
晶体模式:32768Hz晶体,RC模式:电阻接高电平 |
| Xout |
31 |
O |
晶体模式:32768Hz晶体,RC模式:时钟输出 |
| /RESET |
25 |
I |
低电平有效,保持逻辑电平=0,器件复位 |
| P5.4/INT0 |
32 |
I/O |
通用I/O,外中断输入,当为睡眠或掉电模式,此引脚状态改变可唤醒单片机 |
| P5.5/INT1 |
33 |
I/O |
通用I/O,外中断输入,当为睡眠或掉电模式,此引脚状态改变可唤醒单片机 |
| P5.6/TCC |
34 |
I/O |
通用I/O,计数器输入引脚,可工作于正常,节能或省电模式 |
| P5.7/IROUT |
37 |
I/O |
通用I/O,IR/PWM输出引脚,可提供20mA/5V的下拉电流 |
| P6.0-P6.7 |
38-45 |
I/O |
通用I/O,上拉,下拉,开路输出,全部可通过状态改变唤醒单片机 |
| COM3-COM0 |
17-20 |
O |
LCD驱动COM引脚 |
| SEG0-SEG15 |
16-1 |
OUT |
SEG输出引脚 |
| SEG16-SEG23/P7.0-P7.7 |
64-57 |
O |
LCD驱动COM引脚,通用I/O |
| SEG24-SEG30/P8.0-P8.6 |
56-50 |
OUT |
SEG输出引脚,通用I/O,可唤醒 |
| SEG16-SEG23/SEG31/P8.7 |
46 |
O |
LCD驱动COM引脚,通用I/O,可唤醒 |
| VB |
21 |
O |
连接电容到LCD偏压 |
| VA |
22 |
O |
连接电容到LCD偏压 |
| VLCD2 |
23 |
O |
一个LCD偏压 |
| VLCD3 |
24 |
O |
一个LCD偏压 |
| NC |
35-36.47-49 |
- |
空引脚 |
|
