台湾义隆(ELAN)单片机EM78P459
| 深圳市凌雁电子有限公司 |
|
EM78P459是台湾义隆公司采用高速CMOS工艺制造的8位单片机,其内部集有4096×13bitOTP(一次性)ROM(程序存储器),用户通过仿真器编写和调试正确的机器码文件通过EMC编程器烧写入单片机. |
| ★ 主要特性 |
| ★ 工作电压：2.2—6.0V |
| ★ 工作温度：0-80℃ |
| ★ 时钟频率：DC-16MHz |
| ★ 低功耗：在5V/4MHz工作条件下,电流小于1.5mA,3V/32kHz条件下,电流为15uA,睡眠模式下电流仅为1uA. |
| ★ 4096×13bit程序存储器(OTPROM),96×8片内RAM(SDRAM). |
| ★ 2个双向I/O口线 |
| ★ 8级堆栈 |
| ★ 8位实时时钟/计数器(TCC),可选信号源,触发沿,溢出中断 |
| ★ 8位多路AD转换器,精度可达8位 |
| ★ 2个脉宽调制器(PWM),精度可达10位 |
| ★ 2个比较器 |
| ★ 掉电模式(SLEEP模式 |
| ★ 6个中断源:TCC一处中断,输入引脚状态变化中断(从睡眠状态唤醒),外中断,ADC转换结束中断,PWM周期匹配结束中断,比较器输出高电平中断 |
★ 可编程自由运行看门狗定时器(WDT)
|
| ★ 8个可编程为上拉I/O引脚. |
| ★ 8个可编程为下拉I/O引脚. |
| ★ 8个可编程漏极开路I/O引脚. |
| ★ 电压检测功能,检测电压范围:2.0V±0.15V |
| ★ 每个指令周期为两个时钟周期,99.9%的指令为单周期指令 |

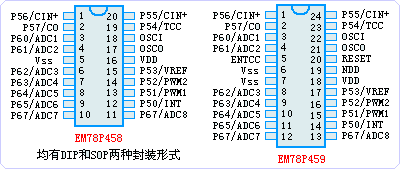

★ 封装形式:EM78P458为20pin,EM78P459为24pin,均有 DIP和SOP两种封装形式
|
| EM78P459单片机引脚描述 |
| 引脚符号 |
Pin No |
I/O类型 |
功能描述 |
| VDD |
16 |
- |
电源+ |
| OSCI |
18 |
输入 |
XTAL型:晶振或外部时钟输入端
RC振荡型型:RC振荡器输入端引脚 |
| OSCO |
17 |
输入/输出 |
XTAL型:晶振输出或外部时钟输入端
RC型:指令时钟输出端
外部时钟输入 |
| /INT |
12 |
输入 |
下降沿触发的外中断引脚 |
| P50-P57 |
12-15,19,20,2,1 |
输入/输出引脚 |
通用I/O端口 |
| P60-P67 |
3,4,6-10 |
输入/输出引脚 |
通用I/O端口 |
| ADC1-ADC8 |
3,4,6-10 |
输入 |
AD转换器 |
| PWM1,PWM2 |
13,14 |
输出 |
脉宽调制输出 |
| Vref |
15 |
ADC输入 |
外部参考电压 |
| C-,C+ |
1,20 |
输入 |
比较器输入 |
| CO |
2 |
输出 |
比较器输出 |
| TCC |
19 |
输入 |
斯密特触发时钟/计数输入,如不使用需与VDD或Vss相连 |
| Vss |
5 |
- |
电源(地) |
|
