义隆USB接口UICE仿真器
    义隆USB接口UICE仿真器
   UICE仿真开发环境是一套Windows操作系统下执行的义隆8位单片机windows环境ICE整合开发环境软件(含编辑、计划管理(Project)、编译、除错)等功能,从规划、设计到除错,经过全体技术员工一年多的努力而完成。WICE主要目的在于让义隆单片机开发人员方便地使用,支持更多的功能和提供稳定可靠的程序编译和传输环境。

   只需更换上板即可仿真8位单片机,可仿真芯片型号包括EM78P153、EM78P156、EM78P257、EM78P259、EM78P418、EM78P447、EM78P451、EM78P456、EM78P458、EM78P468、EM78P809等。
     台湾义隆(ELAN)单片机EM78P257
    深圳市凌雁电子有限公司


    EM78P257是台湾义隆公司采用高速CMOS工艺制造的8位单片机,其内部集有2k×13bit OTP(一次性)ROM(程序存储器),用户通过仿真器编写和调试正确的机器码文件通过编程器烧录入芯片,有12个掩模选项可满足不同产品的要求,同时有密码保护位防止程序数据被读出.
    工作电压:2.3—5.5V
    工作温度:0-70℃
    时钟频率:晶体模式:DC-20MHz(5V),DC-8MHz(3V),RC模式:DC-4MHz(5V),DC-4MHz(3V)
    低功耗:在5V/4MHz工作条件下,电流小于1.5mA,3V/32kHz条件下,电流为15uA,睡眠模式下电流仅为1uA.
    内置RC振荡器:4MHz,1MHz,455kHz,32.768kHz
    可编程振荡器起振时间1ms,18ms
    可编程预分频看门狗定时器
    2048×13bit程序存储器(OTPROM),80×8片内RAM(SDRAM).
    一个配置寄存器可根据客户要求提供用户ID码
    8级堆栈
    可按位编程端口
    8位实时时钟/计数器(TCC),可选信号源,触发沿,溢出中断
    4个比较器
    易于实现红外遥控电路
    易于组成鼠标电路
    掉电睡眠模式
    5个中断源
    定时/计数器溢出中断
    引脚变化中断(从睡眠状态唤醒)
    外部中断
    红外输出中断
    比较器输出高电平中断
EM78P257方框图
    可编程看门狗定时器
    8个可编程上拉端口
    8个可编程漏极开路端口.
    每个指令周期为两个时钟周期
    具有电压检测单元(EM78P257A和EM78P257B)
    封装形式:18pin有:DIP-18,SOP-18两种和20pin封装有DIP-20,SOP-20和SSOP-20三种封装形式

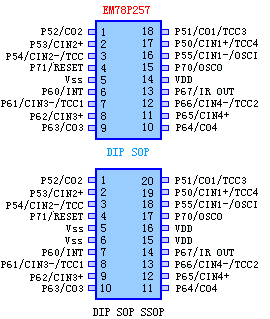

EM78P257单片机引脚描述
符号 引脚号 I/O类型 功能描述
VDD 14 - 电源+
P65/OSCI 16 输入 晶体振荡模式:外接晶体和外部时钟输入
RC振荡模式:RC振荡器输入引脚
P64/OSCO 15 输入 晶体振荡模式:外接晶体或外部时钟输入引脚
P70-P71 4,15 输入/输出 通用I/O引脚
P71仅能当输入引脚(电源上电复位后缺省值)
P60-P67 6-13 输入/输出 通用I/O引脚
漏极开路(电源上电复位后缺省值)
P50-P55 1-3,16-18 输入/输出 通用I/O引脚
上拉/下拉
引脚变化将单片机从睡眠中唤醒
IR out 13 输出 IR模式输出引脚,下拉电流能力:20mA
/INT 6 输入 外部中断引脚,下降沿触发
CIN1-,CIN1+
CIN2-,CIN2+
CIN3-,CIN3+
CIN4-,CIN4+
CO1,CO2
CO3,CO4
16,17
3,2
7,8
12,11
18,1
9,10
输入
输入
输入
输入
输出
输出
"-"为比较器电压输入反相输入端
"+"为比较器电压输入同相输入端
CO1-CO4为比较器电压输出端
TCC
TCC1,TCC2
TCC3,TCC4
3
7,12
18,17
输入 外部计数器输入端
/RESET 4 输入 当/RESET为逻辑低电平,单片机复位<
正常使用状态,/RESET/Vpp电压不能超过VDD
一个上升脉冲可将单片机复位
Vss 5 输入 电源(地)


    数据手册(英文Datasheet)

   contact_us  可供此芯片,需要请联系我们
