在许多控制器中,大多采用MCU(单片机)为控制逻辑器件,其驱动能力普遍很小,一般均在5V电压下,不超过20mA的驱动能力,而很多控制器的执行器件(例如继电器,电磁阀,小型风扇等等)需要的是更高电压或更大电流来驱动,对于这类执行器件数量不多的情况下,一般均采用晶体管,场效应管或达林顿管来担当驱动元件,而对于有些控制设备(例如洗衣机)就有比较多的执行器件,那么使用分立元件的晶体管就显得电路复杂,PCB面积较大,不便于设计和维修,同时可靠性也难以保障,为此,ULN2003/ULN2004高压大电流达林顿管阵列为此而生。
ULN2xxx系列高压大电流达林顿晶体管阵列产品属于大功率器件,耐压高,输出电流大,功能强、应用广泛。许多公司都有类似的产品。

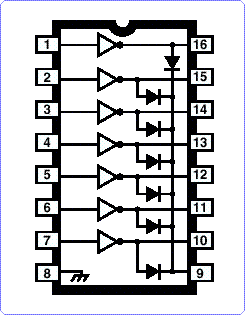

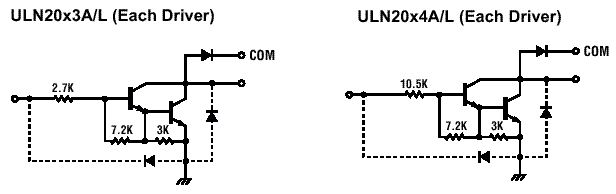

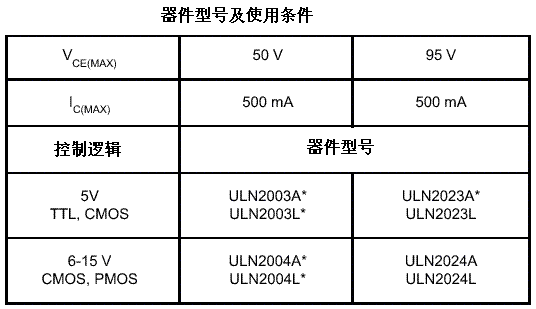

下面介绍这些器件的特性: |
