     九齐新型单片机NY8A051F
    深圳市凌雁电子有限公司


    NY8A051F是九齐科技股份公司推出的以EPROM为记忆体的8位微控制器,专为多I/O口产品的应用而设计,例如遥控器,风扇,灯光控制或者游戏机周边等等。采用CMOS制程并同时提供客户低成本,高性能等显著优势。NY8A051F内核建立在RISC指令集架构,可以很容易编程和学习,仅55条指令。除了少数指令需要2个机器周期,大多数均为单机器指令周期,可以让客户方便编程以适用于不同低记忆容量的应用。

    NY8A051F有6个双向I/O口线,每个I/O口均为单独的配置寄存器可设置为输入/输出,可以轻松配置为上拉,下拉或开漏输出。此外针对红外线遥产品,NY8A051F内建了可选择频率的红外载波发射端口。

    NY8A051F内含两组定时计数器,可用系统时钟频率作一般计时器使用,也可使用外部信号触发当计数器使用。另外,NY8A051F提供1组8位解释度的PWM输出,可驱动马达,LED,蜂鸣器等。

    NY8A051F采用双时钟机制,高速振荡和低速振荡都由内部RC振荡输入。在双时钟机制下,NY8A051F可选择多种工作模式,如正常模式(Normal),慢速模式(Slow mode),待机模式(Standby mode)和睡眠模式(Halt mode),可节省店电力消耗以延长电池寿命。

    在省电模式下如待机模式(Standby mode)和睡眠模式(Halt mode),有多种事件可以触发和唤醒NY8A051F进入正常工作模式(Normal)或慢速模式(Slow mode)来处理突发事件。

    宽工作电压:指令周期=4个CPU 时钟,(4T模式)。
             > 2.0—5.5V @系统频率<8MHz。
             > 2.2—5.5V @系统频率>8MHz。
    工作温度:-40-85℃。
    高达+/-5kV的ESD。
    内置11阶精度的低电压侦测电路LVD。
    1k×14bit程序存储器(EPROM)。
    48 bytes SRAM。
    6根可分别单独选择输入输出的通用I/O,PB(5:0)。
    PB(3:0)可选择输入时使用上拉及下拉,内部上拉电阻80k。
    输入有三种状态可选:TTL/CMOS/Without Schmitt)。
    PB(5:0)可选择上拉电阻或开漏输出(Open Drain)。

NY8A051F方框图


    所有/O口输出均可选择小灌电流(Small sink current)或一般灌电流(Normal sink current)。
    所有/O口输出均可选择小推电流(Small drive current)或一般推电流(Normal drive current),PB3除外。
    8级堆栈(Stack)。
    有直接和间接寻址模式。
    一个8位可编程向上计数(Timer0)定时计数器0。
    一个8位可编程向下计数(Timer1)定时计数器1。
    一个8位可编程脉宽输出PWM。
    一个蜂鸣器输出(BZ1)。
    38kHz/57kHz红外载波可选择,且载波极性可选择。
    内置上电复位电路(POR)。
    内置低压检测复位功能(LVR)。
    内置可编程看门狗(WDT)计数器。
    双时钟系统,随时可编程切换高速振荡或低速振荡。
    4种工作模式以适应电流消耗,正常模式(Normal),慢速模式(Slow mode),待机模式(Standby mode)和睡眠模式(Halt mode)。
    6个硬件中断(Timer0溢出中断,Timer1借位中断,WDT中断,PB输入状态中断,外中断,低压侦测中断)。
    3种唤醒中断(WDT中断,PB引脚状态变化中断,外中断)。

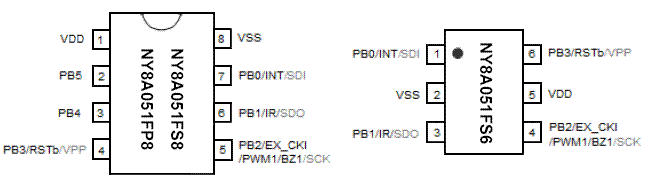

    NY8A051F三种封装形势:DIP-8,SO-8,SOT23-6。

NY8A051F单片机引脚描述
符号 I/O类型 功能描述
PB0/INT/SDI I/O 双向I/O口
外中断输入口(当EIS=1和INTIE=1时)
编程时SDI口
PB1/IR/SDO I/O 双向I/O口
红外载波输出口IR
编程时SDO口
PB2/EX_CKI
PWM1/BZ1/SCK
I/O 双向I/O口
定时器外部输入口
PWM输出口
蜂鸣输出BUZZER
编程时SCK
PB3/RSTb/Vpp I/O 输入口或开路输出口
复位引脚RSTb
编程时VPP
PB4 I/O 双向I/O口
可输出指令时钟
PB5 I/O 双向I/O口
VDD - 电源+
Vss - 电源(地)


    数据手册(Datasheet)
