NUVOTON(新唐) N79E815A/814A/8132A 单片机
| 深圳市凌雁电子有限公司 |
一.概述
N79E815A/814A/8132A为增强型8位51微控制器(4T模式),内嵌16k1/8k/4k存储器EPROM,可通过通用烧写器,ICp编程,自带ISP功能等烧录程序。
N79E815A/814A/8132A系列指令集于标准8052兼容。N79E815A/814A/8132A内存程序空间分别为16k/8k/4k字节的APROM,4k字节的数据内存及2k字节的LDROM。256字节的直接和间接RAM，256字节的MOVX RAM,25个可位寻址的I/O口,两个16位定时/计数器,8通道多路10位A/D转换器,4通道10位PWM,三个串行接口,即一个SPI,一个I2C和一个增强型串口,两级BOD电压检测/复位,低电压检测/复位(LVR)和上电复位(POR)。N79E815A/814A/8132A系列自带内部22.1184MHz RC振荡器,可产生22.1184MHz/11.0592MHz内部晶振,最高精度偏差仅1%。N79E815A/814A/8132A有14个中断源，4个中断级。内部的Flash存储器可擦写。一旦代码确定，用户可以通过安全码保护自己的代码。
N79E815A/814A/8132A微控制器系列,宽电压操作,内建丰富的模拟和数字外设于非易失性闪存存储器,广泛应用于通用控制领域,DC/BLDC电机驱动系统和家电应用。 |
 |
 |
二.特征
★ 内核：
● 全静态8位CMOS加速51(T4)微处理器
● 指令与MCS-51兼容
★ 工作电压范围：
● VDD=4.5V to 5.5V @ Fosc最高至24 MHz
● VDD=3.0V to 5.5V @ 内部RC 22.1184 MHz
● VDD=2.4V to 5.5V @ Fosc=12MHz或RC 11.0592MHz
★ 工作温度范围：
● -40℃-+85℃
★ 时钟源：
● 最高外部振荡：最高24MHz晶振和振荡器(由配置位CONFIG使能)
● 内部RC振荡器：22.1184MHz或11.0592MHz(由配置位CONFIG选择)
— 在VDD=5.0V,温度=25℃时,精度为±1%
— 在VDD=2.7V-5.5V,温度=25℃时,精度为±3%
— 在VDD=2.7V-5.5V,温度=-10℃-+70℃时,精度为±5%
— 在VDD=2.7V-5.5V,温度=-40℃-+85℃时,精度为±8%
● CPU时钟源由配置位CONFIG和软件选择
● 8位可编程CPU时钟除频器(DIVM)
★ 芯片内存：
● N79E815:总共16k字节分别用于APROM程序闪存存储器和数据闪存存储器(由配置位定义各自容量)
● N79E814:8k字节APROM程序闪存存储器和4k数据闪存存储器
● N79E8132:4k字节APROM程序闪存存储器和4k数据闪存存储器
● APROM闪存存储器/LDROM闪存存储器和数据闪存存储器都可加密保护
● 全部闪存存储器128字节为一页
● 256字节片上直接/间接RAM
● 256字节MOVX-RAM,用指令MOVX访问
● 2k字节LD闪存存储器用于ISP功能(LDROM)
● 片上闪存存储器可用以下方式访问:
— 通用H/W烧录器模式
— 串行方式在电路编程模式(ICP)
— 软件执行ISP(在线编程)
★ I/O端口：

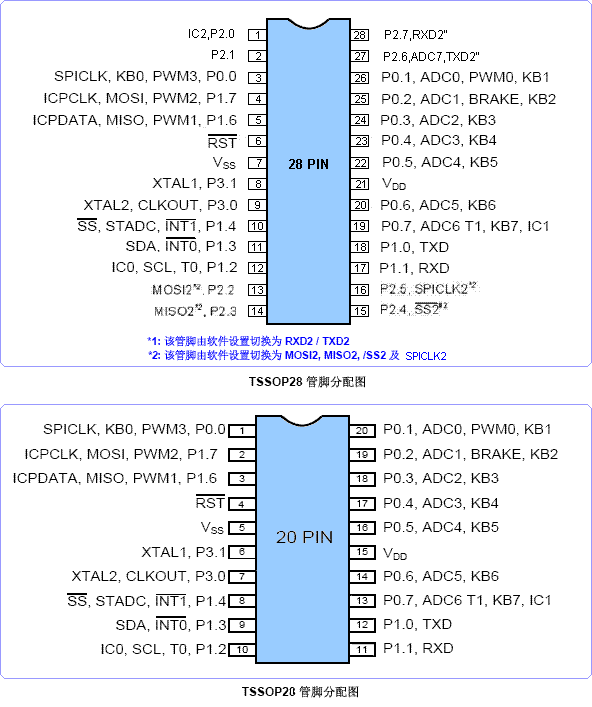

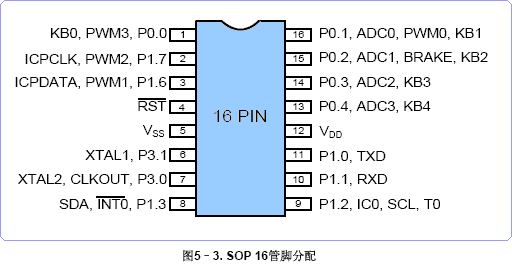

● 根据不同封装,最多25个I/O端口
● 除P1.2和P1.3外,所有引脚支持由软件配置的4种不同模式
● 软件可选择TTL或Schmitt触发输入类型
● 14个中断源,4级中断优先级
● P1.0,P1.1,P1.4,P1.6,P1.7的LED驱动电流达38mA
● 端口P0,P2,P3的LED驱动电流为20mA
★ 定时/计数器：
● 2个16bit定时/计数器
● 一个16 bit 定时器带三路输入捕获功能
★ 看门狗定时器：
● 可编程看门狗定时器
● 时钟源为内部额外10kMHz偏差率±50% RC振荡器
★ 串口(UART,SPI,I2C)：
● 一组增强型全双工UART,带帧错误检测和自动地址识别
● 一路SPI带主/从功能,软件可切换两组SPI引脚
● 一个I2C带主/从功能
★ PWM：
● 4通道10位PWM输出,带一路钳位/故障(Brake/Fault)输入
★ KBI：
● 8键盘终端输入(KBI)带8个上升沿/下降沿检测引脚(由软件选择)
★ ADC：
● 10位 A/D转换器
● 最高达150ksps(每秒采样速率)
● 8个模拟输入通道
★ 欠压检测：
● 2级(3.8V/2.7V)BOD检测器
● 支持低电压中断和低电压复位选项
★ POR(上电复位)：
● 门限电压为2.0V
★ 内建电源管理：
● 睡眠模式
● 掉电模式,可选使能WDT选项
★ 开发工具：
● ICE(在电路仿真)工具
● 通用编程器
● ICP编程器
● ISP编程器(同时支持标准串口模式/脱机编程模式)
|
|
