HA1392音频功率放大电路
| 深圳市凌雁电子有限公司 |
| HA1392是日本日立公司生产的功率放大集成电路，在一块硅片上有两组功放电路，具有较高的输出功率，适合于便携式、台式单声道及立体声双声道录音机等音响设备，采用12引线单列直插式塑料封装结构，外形如图1。
|
 电路特点：
[1].静态电流小，典型值为36mA，适用于电池供电的整机。
[2].在小电流下交越失真较小。
[3].内部设有音频静噪电路，在5mA静噪控制电流下可获得60dB（典型值）的静噪抑制比。
[4].可直接装在整机的底壳上，无需加电气绝缘。
|
 |
[5].输出功率大，在4Ω负载时，12V电源每路可输出4.3W功率，15V电源每路可输出6.8W功率（THD=10%）。
[6].内部设有热保护电路。
典型应用电路及电器参数：

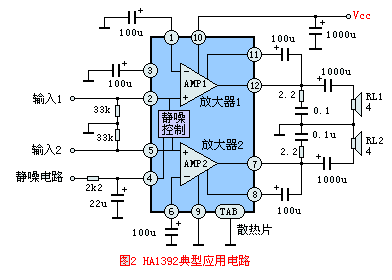

HA1392由两个独立的功率放大器及静噪电路组成，其典型的应用电路如图2所示。
|
| HA1392电气参数 |
| 参数名称 |
测试条件 |
最小值 |
典型值 |
最大值 |
单位 |
| 静态电流 |
Vin=0V |
- |
36 |
60 |
IQ |
| 输入偏流 |
Vin=0V |
输出开路 |
- |
1.0 |
IBuA |
| 电压增益 |
Vin=46dBm |
44 |
46 |
48 |
Gv(dB) |
| 电压增益偏差 |
Vin=-46dBm |
- |
- |
±1.5 |
ΔGv(dB) |
| 每路输出功率 |
THD=10% Vcc=12V
THD=10% Vcc=15V |
3.8
6.0 |
4.3
6.8 |
- |
- |
| 总谐波失真 |
Pout=0.5W |
- |
0.25 |
1.0 |
THD(%) |
| 噪声输出 |
Rg=10kΩ,BW=20Hz-20kHz |
- |
0.4 |
1.0 |
WBN(mV) |
| 电源纹波抑制 |
f=100Hz,Vrippic=0dBm |
40 |
44 |
- |
SVR(dB) |
| 高端截止频率 |
Vin=-46dBm,gv=-3dB(f=1kHz参数) |
12 |
20 |
33 |
f(kHz)(dB) |
| 串音 |
Vin=-46dBm |
- |
60 |
- |
CT(dB) |
| 静噪抑制比 |
IMUTE=5mA,Vin=-46dBm |
- |
60 |
- |
ATT(dB) |
| HA1392极限参数 |
| 参数名称 |
极限值 |
单位 |
| 电源电压 |
20 |
Vcc(V) |
| 输出电流 |
4 |
Io(peak)(A) |
| 耗散功率 |
15 |
PT |
| 结温 |
150 |
Tj(℃) |
| 工作温度 |
-20-+70 |
Topr(℃) |
| 储存温度 |
-50-+125 |
Tstg(℃) |
使用说明：
|
(1).音频静噪电路：当录音采用机内话筒时，防止回授啸叫。
(2).在录音快进快退时，控制输出信号。
(3).防止功能开关引起震动噪声。
(4).开启电源时，吸收前置放大或线路放大器产生的震动噪声。
(5).在调频或调幅失谐情况下起静噪作用。
在较小的控制电流下有较大的抑制比，在5mA的控制电流及600Ω的信号源内阻下，典型的静噪抑制比（ATT）为60dB。
静噪开关动作时震动噪声极低，改变静噪控制电流，可以调节静噪控制比。
|
 HA1392数据手册 |
 |
|
