HA1377音频功率放大电路
| 深圳市凌雁电子有限公司 |
| HA1377是日本日立公司生产的功率放大集成电路，在一块硅片上有两组功放电路，具有较高的输出功率，13.2V电源电压下，在4Ω负载THD=10%时可获得5.8W输出功率。在BTL连接时，在以上相同条件可获得17W的输出功率。适合于便携式、台式单声道及立体声双声道录音机等音响设备，采用12引线单列直插式塑料封装结构，外形如图1。
|
 电路特点：
[1].谐波失真小，在100Hz-10kHz下不大于1%。
[2].电路内部具有耐浪涌保护电路。
[3].内部设有热切断保护电路。
[4].外接元件少。
|
 |
典型应用电路及电气参数：

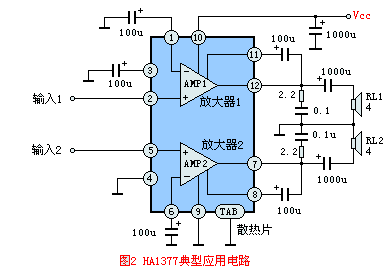

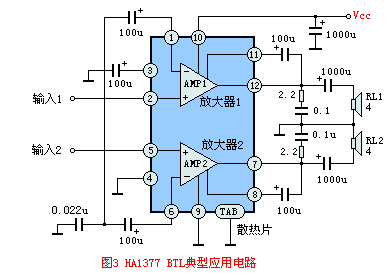

图2为HA1377在双通道工作时的典型应用电路，图3为BTL连接典型应用电路，表1为HA1377电气参数，表2为极限参数。
|
| HA1377电气参数 |
| 参数名称 |
测试条件 |
最小值 |
典型值 |
最大值 |
单位 |
| 无信号时电流 |
Vin=0V（每一声道） |
- |
80 |
160 |
IQmA |
| 输入偏置电压 |
Vin=0V |
输出开路 |
- |
40 |
VBmV |
| 电压增益 |
Vin=2.45mV |
53 |
55 |
57 |
Gv(dB) |
| 电压增益偏差 |
Vin=2.45mV |
- |
- |
±1.5 |
ΔGv(dB) |
| 额定输出功率 |
THD=10% Vcc=13.2V，RL=4Ω
THD=10% Vcc=13.2V，RL=2Ω |
5.0
- |
5.8
9.0 |
- |
- |
| 谐波失真 |
Pout=0.5W |
- |
0.15 |
1.0 |
THD(%) |
| 噪声输出 |
Rg=10kΩ,BW=20Hz-20kHz |
- |
- |
2.0 |
WBN(mV) |
| 电源纹波抑制 |
f=500Hz,Rg=600Ω |
30 |
40 |
- |
SVR(dB) |
| 高端截止频率 |
Vin=-46dBm,gv=-3dB(f=1kHz参数) |
- |
25 |
- |
f(kHz)(dB) |
| 串音 |
f=500Hz,Rg=600Ω |
40 |
58 |
- |
CT(dB) |
| HA1377极限参数 |
| 参数名称 |
极限值 |
单位 |
| 电源电压 |
18 |
Vcc(V) |
| 无信号时电源电压 |
26(30sec) |
Vcc(DC)(V) |
| 输出电流 |
4.5 |
Io(peak)(A) |
| 耗散功率 |
15 |
PT |
| 结温 |
150 |
Tj(℃) |
| 工作温度 |
-20-+70 |
Topr(℃) |
| 储存温度 |
-55-+125 |
Tstg(℃) |
使用说明：
|
HA1377与HA1377A为同一种封装形式，其外形尺寸、引脚功能排列相同。电参数和应用图也相同，一般情况下可以互换。不同点是：HA1377A可以用于BTL连接，而HA1377则不能用于BTL连接。
|
