| TOP853编程器简介 |
TOP853型编程器具有体积小巧，功耗低，可靠性高的特点，是专为开发51系列单片机和烧写各类存储器而设计的通用机型。
TOp853采用USB通用串行口与PC机连接通信，传输速率高，抗干扰性能好，可靠性极高，切无需外接电源，特别适合电池供电的笔记本电脑外出使用。 | |

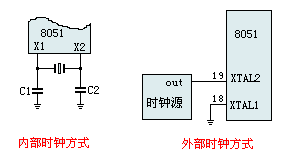

△ Pin9:RESET/Vpd复位信号复用脚，当8051通电，时钟电路开始工作，在RESET引脚上出现24个时钟周期以上的高电平，系统即初始复位。初始化后，程序计数器PC指向0000H，P0-P3输出口全部为高电平，堆栈指钟写入07H，其它专用寄存器被清“0”。RESET由高电平下降为低电平后，系统即从0000H地址开始执行程序。然而，初始复位不改变RAM（包括工作寄存器R0-R7）的状态，8051的初始态如下表：
|
 |
8051的复位方式可以是自动复位，也可以是手动复位，见下图。此外，RESET/Vpd还是一复用脚，Vcc掉电期间，此脚可接上备用电源，以保证单片机内部RAM的数据不丢失。
 |
| 特殊功能寄存器 | 初始态 | 特殊功能寄存器 | 初始态 |
| ACC | 00H | B | 00H |
| PSW | 00H | SP | 07H |
| DPH | 00H | TH0 | 00H |
| DPL | 00H | TL0 | 00H |
| IP | xxx00000B | TH1 | 00H |
| IE | 0xx00000B | TL1 | 00H |
| TMOD | 00H | TCON | 00H |
| SCON | xxxxxxxxB | SBUF | 00H |
| P0-P3 | 1111111B | PCON | 0xxxxxxxB | |
△ Pin30: ALE/ 当访问外部程序器时，ALE(地址锁存)的输出用于锁存地址的低位字节。而访问内部程序存储器时，ALE端将有一个1/6时钟频率的正脉冲信号，这个信号可以用于识别单片机是否工作，也可以当作一个时钟向外输出。更有一个特点，当访问外部程序存储器，ALE会跳过一个脉冲。
如果单片机是EPROM，在编程其间，将用于输入编程脉冲。
△ Pin29: 当访问外部程序存储器时，此脚输出负脉冲选通信号，PC的16位地址数据将出现在P0和P2口上，外部程序存储器则把指令数据放到P0口上，由CPU读入并执行。
△ Pin31:EA/Vpp程序存储器的内外部选通线，8051和8751单片机，内置有4kB的程序存储器，当EA为高电平并且程序地址小于4kB时，读取内部程序存储器指令数据，而超过4kB地址则读取外部指令数据。如EA为低电平，则不管地址大小，一律读取外部程序存储器指令。显然，对内部无程序存储器的8031,EA端必须接地。
在编程时，EA/Vpp脚还需加上21V的编程电压。
|
|
