MCS-51单片机的指令时序 |
深圳市凌雁电子有限公司 |
时序是用定时单位来描述的，MCS-51的时序单位有四个，它们分别是节拍、状态、机器周期和指令周期，接下来我们分别加以说明。
△ 节拍与状态：
我们把振荡脉冲的周期定义为节拍（为方便描述，用P表示），振荡脉冲经过二分频后即得到整个单片机工作系统的时钟信号，把时钟信号的周期定义为状态（用S表示），这样一个状态就有两个节拍，前半周期相应的节拍我们定义为1(P1)，后半周期对应的节拍定义为2(P2)。
△ 机器周期：
MCS-51有固定的机器周期，规定一个机器周期有6个状态，分别表示为S1-S6，而一个状态包含两个节拍，那么一个机器周期就有12个节拍，我们可以记着S1P1、S1P2……S6P1、S6P2，一个机器周期共包含12个振荡脉冲，即机器周期就是振荡脉冲的12分频，显然，如果使用6MHz的时钟频率，一个机器周期就是2us，而如使用12MHz的时钟频率，一个机器周期就是1us。
△ 指令周期：
执行一条指令所需要的时间称为指令周期，MCS-51的指令有单字节、双字节和三字节的，所以它们的指令周期不尽相同，也就是说它们所需的机器周期不相同，可能包括一到四个不等的机器周期（这些内容，我们将在下面的章节中加以说明）。
△ MCS-51的指令时序：
MCS-51指令系统中，按它们的长度可分为单字节指令、双字节指令和三字节指令。执行这些指令需要的时间是不同的，也就是它们所需的机器周期是不同的，有下面几种形式：
△ 单字节指令单机器周期
△ 单字节指令双机器周期
△ 双字节指令单机器周期
△ 双字节指令双机器周期
△ 三字节指令双机器周期
△ 单字节指令四机器周期(如单字节的乘除法指令)

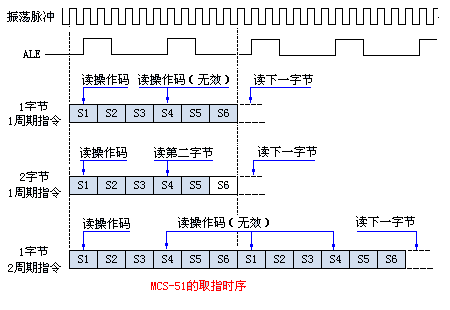

下图是MCS-51系列单片机的指令时序图：
|
 |
| 上图是单周期和双周期取指及执行时序，图中的ALE脉冲是为了锁存地址的选通信号，显然，每出现一次该信号单片机即进行一次读指令操作。从时序图中可看出，该信号是时钟频率6分频后得到，在一个机器周期中，ALE信号两次有效，第一次在S1P2和S2P1期间，第二次在S4P2和S5P1期间。 |
