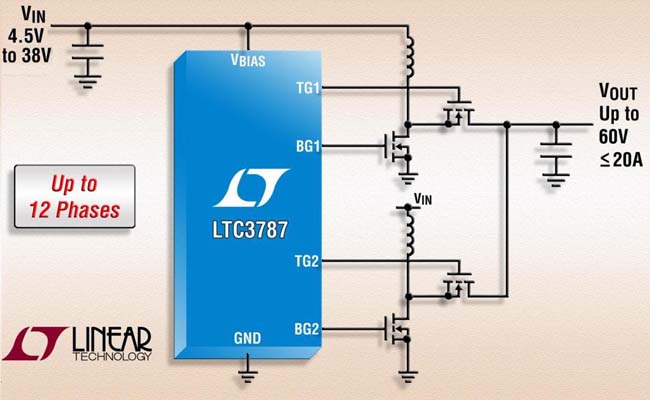

凌力尔特公司推出大功率Polyphase同步升压型控制器 |
凌力尔特公司(Linear Technology Corporation) 推出 LTC3787 的H级和MP级版本。这款大功率两相单输出同步升压型DC/DC控制器用高效率N沟道 MOSFET取代了升压二极管，从而无需中等到大功率升压型转换器通常所需的散热器。LTC3787 能以高达 97% 的效率、从12V 输入产生 24V/10A 输出。当配置为突发模式 (Burst Mode?) 工作时，其 135μA 的备用静态电流使该器件非常适用于汽车、工业和医疗应用。这些H级和MP级版本器件分别保证在 -40°C至150°C和-55°C至150°C的结温范围内工作。
LTC3787启动时在4.5V至38V的输入电压范围内工作，启动后可保持工作低至2.5V，并可调节一个高达 60V的输出电压。强大的 1.2Ω内置N沟道MOSFET栅极驱动器能快速转换大的MOSFET栅极。该器件的电流模式架构、时钟输出和相位调制使多个器件能非常容易地并联，可实现多达12相工作。LTC3787具有75kHz至850kHz 的可锁相频率或 50kHz 至 900kHz 的可选固定频率。
LTC3787采用SSOP-28和4mm x 5mm QFN-28封装。H级器件的千片批购价为每片 4.88 美元，MP级器件的千片批购价为每片 12.39 美元。如需更多信息，请登录www.linear.com.cn/product/LTC3787。
|
LTC3787主要性能：
1. 效率高达 97%
2. 免除了在中等到大功率升压型转换器中通常所需的散热器
3. 以高达 60V 的 VOUT 工作
4. 4.5V 至 38V 的宽 VIN 范围，启动后可保持运作低至 2.5V
5. 135μA 低静态电流
6. 强大的 1.2Ω 栅极驱动器
7. 针对同步 MOSFET 的 100% 占空比能力
8. 75kHz 至 850kHz 的可锁相频率
9. 50kHz 至 900kHz 的可编程固定频率
10. 电流模式控制
11. 相位调制以实现多达 12 相工作
12. 电源良好输出
|
|
