| PICRICE实时在线仿真器简介 |
▲ PICRICE实时在线仿真系统，用于在线仿真PIC系列单片机，如PIC12C5XX、PIC16C5X/55X/6X/62X/7X/72X/8X等。其开发功能强大，使用方便。
▲ 采用MICROCHIP公司提供的专用仿真芯片设计，通过不同的从属仿真CPU芯片和相应的仿真头即可实时在线仿真PIC系列单片机。
▲ 通过计算机并行口（打印口）相连操作。
| |
Microchip 单片机PIC12C672
| 深圳市凌雁电子有限公司 |

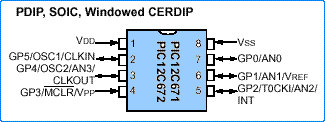

PIC12C672为Microchip公司产品，一个带4路8bitA/D转换器的高性能CMOS 8位单片机，仅35条精简指令，所有指令均为单周期，片内含128x8数据存储器（RAM），一百万次可反复擦写的1k字节只读程序存储器(EEPROM)，14位宽指令字节和8位次宽数据通道，直接或间接相对寻址方式。8层硬件堆栈，看门狗（WDT）电路，可编程内部时钟振荡源，省电模式及睡眠唤醒功能，内部微上拉I/O口，可选择片内、片外RC振荡器或晶体振荡器,工作频率DC-10MHz。
|
 |
PIC12C672还具有如下特点：低功耗高速CMOS EPROM/EEPROM技术，宽工作电压范围，只有8个引脚，同时具有DIP和SOIC封装形式。在工作电压为5V，时钟频率为4MHz时耗电仅为2mA，当工作电压为3V，时钟频率为32kHz时耗电仅为15uA，而待机模式只有1uA，这个特性适合于电池供电的掌上型电子产品。
|
|
| 主要功能特性： |
| △ 35条精简指令集 | △ 2kByte只读程序存储器EEPROM |
| △ 5个双向I/O口 | △ 4路8bitA/D转换通道 |
| △ 中断功能(GP0,GP1,GP3) | △ 时钟频率DC-10.0MHz |
| △ 8级堆栈(GP0,GP1,GP3) | △ 大部分均为单机器周期指令 |
| △ 1个8位可编程预分频定时/计数器 | △ 128x8bit内部RAM |
| △ 看门狗(WDT)电路 | △ 上电复位功能(POR) |
| △ 在线串行编程(ICSP) | △ 2.5-5.5V工作电压范围 |
| △ 14 bit宽指令代码 | △ 待机模式功耗1uA |
|
 与PIC12C672功能特性相似的还有PIC12C671，PIC12C673和PIC12C674，它们除了存储器容量稍有区别外，其他参数基本相似，请参考其详细的技术手册。 |
|
