Microchip 单片机PIC12C673
| 深圳市凌雁电子有限公司 |
PIC12C673为Microchip公司产品,一个带4路8bitA/D转换器的高性能CMOS 8位单片机,仅35条精简指令,所有指令均为单周期,片内含128x8数据存储器(RAM),一百万次可反复擦写的1k字节只读程序存储器(EPROM),14位宽指令字节和8位次宽数据通道,直接或间接相对寻址方式。8层硬件堆栈,看门狗(WDT)电路,可编程内部时钟振荡源,省电模式及睡眠唤醒功能,内部微上拉I/O口,可选择片内、片外RC振荡器或晶体振荡器,工作频率DC-10MHz。
|
|

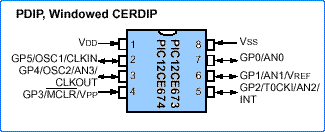

PIC12C673还具有如下特点:低功耗高速CMOS EPROM/EEPROM技术,宽工作电压范围,只有8个引脚,同时具有DIP和SOIC封装形式。在工作电压为5V,时钟频率为4MHz时耗电仅为2mA,当工作电压为3V,时钟频率为32kHz时耗电仅为15uA,而待机模式只有1uA,这个特性适合于电池供电的掌上型电子产品。
|
|
主要功能特性: |
△ 35条精简指令集 | △ 1kByte只读程序存储器EPROM |
△ 5个双向I/O口 | △ 4路8bitA/D转换通道 |
△ 中断功能(GP0,GP1,GP3) | △ 时钟频率DC-10.0MHz |
△ 8级堆栈(GP0,GP1,GP3) | △ 8位16字节 数据EEPROM,保持期:40年 |
△ 1个8位可编程预分频定时/计数器 | △ 128x8bit内部RAM |
△ 看门狗(WDT)电路 | △ 上电复位功能(POR) |
△ 在线串行编程(ICSP) | △ 2.5-5.5V工作电压范围 |
△ 14 bit宽指令代码 | △ 待机模式功耗1uA |
|
与PIC12C673功能特性相似的还有PIC12C671,PIC12C672和PIC12C674,它们除了存储器容量稍有区别外,其他参数基本相似,请参考其详细的技术手册。 |
|
