    一.电磁式流量传感器的工作原理及使用

    导电性的液体在流动时切割磁力线,也会产生感生电动势。因此可应用电磁感应定律来测定流速,电磁流量传感器就是根据这一原理制成的。

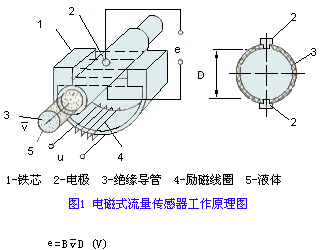

    图1是电磁式流量传感器的工作原理图。在励磁线圈通以励磁电压后,绝缘导管便处于磁力线密度为B的均匀磁场中,当平均流速为v的导电性液体流经绝缘导管时,那么在导线内径为D的管道壁上设置的一对电极中,便会产生如下式所表示的电动势e,即


        式中v——液体的平均流速(m/s)
            B——磁场的磁通密度(T)
            D——导管的内径(m)

    液体流动的容积流量


    根据上式可以看出,容积流量Q与电动势e成正比。如果我们事先知道导管内径和磁场的磁通密度B,那么就可以通过对电动势的测定,求出容积的流量。

    虽然电磁流量传感器的使用条件是要求流体是导电的,但它还是有许多优点。

    (1).没有机械可动部分。

    (2).由于电极的距离正好为导管的内径,因此没有妨碍流体流动的障碍,压力损失极小。

    (3).能够得到与容积流量成正比的输出信号。

    (4).测量结果不受流体粘度的影响。

    (5).由于电动势是在包含电极的导管的断面处作为平均流速测得的,因此受流速分布影响较小。

    (6).测量范围宽,可以从0.005——190000m3/h。

    (7).测量精度高,可达±0.5%。

    使用电磁流量传感器时应注意以下几点:
    [1].由于管道是绝缘体,电流在流体中流动很容易受杂波的干扰,因此必须在安装流量传感器管道的两端设置接地环,使流体接地。

    [2].虽然流速对精度影响不大,为消除这种影响,应保证上流道有足够的直线长度。

    [3].使用电磁流量计时,必须使管道内充满液体。最好是把管道垂直设置,让被测液体从上至下流动。

    [4].测定电导率较小的液体时,由于两电极间的内部阻抗比较高,所以信号放大器要有100MΩ的输入阻抗。为保证传感器正常的工作,液体的电导率必须保证在5s/cm以上。

    电磁流量传感器可以广泛应用于自来水、工业用水、农业用水、海水、污水、污泥、化学药品、食品、矿浆等流体的检测。
