     YN5101/5201红外遥控集成电路
深圳市凌雁电子有限公司


    YN5101/5201多路红外遥控编码/解码集成电路,具有8通道输入输出接口,发射端直接产生38kHz载波以配合红外遥控,输出驱动能力强,可直接驱动晶体管工作,器件内部采用CMOS结构,工作电压2.5-5V,广泛应用于多路开关、电器控制等领域,类同的型号有BA5101/5201。

     YN5101引脚功能说明:

    Pin1-Pin8(I1-I8): 输入端,内部接有下拉电阻。

    Pin9(Vss):电源负极。

    Pin10(O/P):信号输出端,载波频率为38kHz。
引脚图
    Pin11(455):此端接Vss时产生38kHz载波频率。

    Pin12,Pin13(OSC1,OSC2):时钟振荡引脚,接455kHz陶瓷晶体。

    Pin14(VDD,Vss):电源端。

     YN5201引脚功能说明:

    Pin1(Vss):电源负端。

    Pin2、Pin3(OSC1,OSC2):32768Hz石英晶体。

    Pin4,Pin7(NC):空脚。

    Pin5(NO):通常接VDD

    Pin6(I/P):信号输入端,接红外解调输出。

    Pin8(VDD,Vss):电源+端。

    Pin9-Pin16(O/P1-O/P8):输出控制端。

    YN5101电气参数
参数名称 符号 工作条件 最小值 典型值 最大值 单位
工作电压 VDD - 2.2 3 5 V
工作电流 Iop 输出开路 - 150 - uA
静态电流
(Dout)
IS 输出开路 - 3 - uA
O/P漏电流 IL VOH=2.2V 1 - - mA
I1-I8输入电压
(Dout)
VIH - 0.7VDD - VDD V
VIL - 0 - 0.3VDD V
输入电阻RL - - 20 - 50
振荡频率 f - 455 - - kHz
    YN5201极限参数
参数名称 符号 条件 最小值 典型值 最大值 单位
工作电压 VDD - 2.2 - 5 V
工作电流 IOP 输出开路 - 1 - uA
O/P1-O/P8驱动电流 IOH VOH=2.8V 1 - - mA
O/P1-O/P8漏电流 IOL VOH=0.4V 0.5 - - mA
I/P输入电压 VIH - 0.7VDD - VDD V
VIL - 0 - 0.1VDD V
振荡频率 - - - 32 - kHz
O/P脉冲宽度 - - - 62.5 - ms
     应用:

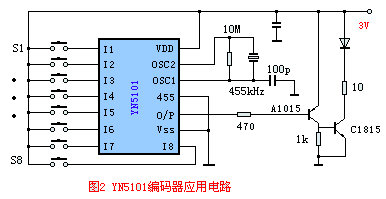

    图2为YN5101构成的8路编码应用电路,按键S1-S8除了可使用普通机械开关外,也可使用导电橡胶开关。YN5101的信号输出端(O/P)属于晶体管开路输出,所以需外接负载才可用示波器观察O/P输出。图中的驱动三极管需选用饱和压降小的晶体管,以提高输出功率。
YN5101典型应用电路

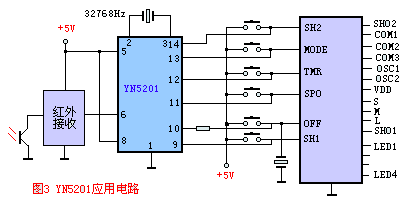

    图3中的YN3107为电风扇控制专用集成电路,它可以使用轻触开关来实现控制功能,这样的电路很易实现遥控功能。YN5201输出端O/P1-O/P8每次输出均为62.5ms的正向脉冲,可以实现S1-S8的功能来完成控制任务。
YN5201典型应用电路
