| LM1875是美国国家半导体器件公司生产的音频功放电路，采用V型5
脚单列直插式塑料封装结构。如图1所示，该集成电路在±25V电源电压RL=4Ω时可获得20W的输出功率，在±30V电源8Ω负载获得30W的功率，内置有多种保护电路。广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、失真小等特点。 |
 电路特点：
[1].单列5脚直插塑料封装，仅5只引脚。
[2].开环增益可达90dB。
[3].极低的失真，1kHz，20W时失真仅为0.015%。
[4].AC和DC短路保护电路。
[5].超温保护电路。
[6].峰值电流高达4A。
|  |
[7].极宽的工作电压范围（16-60V）。
[8].内置输出保护二极管。
[9].外接元件非常少，TO-220封装。
[10].输出功率大，Po=20W(RL=4Ω)。
|
LM1875极限参数：
|
| LM1875极限参数 |
| 参数名称 |
极限值 |
单位 |
| 电源电压(Vs) |
60 |
V |
| 输入电压(Vin) |
-VEE-Vcc |
V |
| 工作结温(Tj) |
+150 |
℃ |
| 存储结温(Tstg) |
-65-+150 |
℃ |

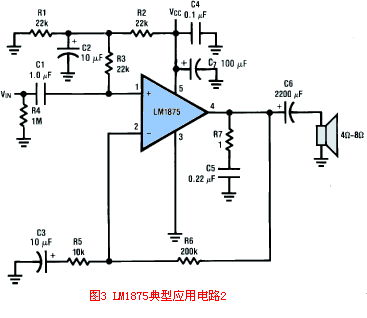

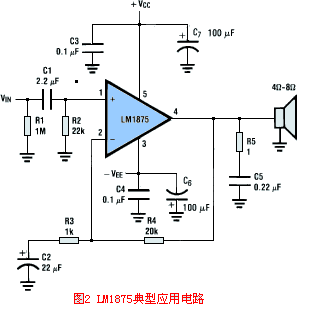

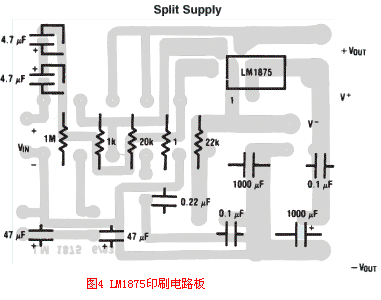

| 典型应用电路： |
|
