用移位寄存器构成分频/计数器的方法是，要附加返回电路形成自循环连续移位，连续移位的过程，也即计数的过程。

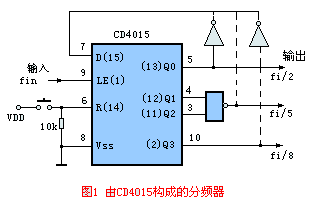

图1是用4位串行移位寄存器构成2-16任意分频或计数电路，实质上是四只D-FF串联形式的应用。当输出Q0反相反馈到输入D端时就是2分频，当Q1反相反馈到D端时就是4分频，Q2反相反馈到D端时就是8分频，依此类推，用两只这种移位寄存器串联起来，就可以分别实现10、12、14、16分频，仅需附加一只反相器，CD4015B是双4位移位寄存器，正好用一只器件来完成上述分频。 |
| 要实现奇数分频就比较麻烦，可以用NOR或NAND门电路对两个或更多输出端信号译码反馈给D端，实现3、5、7等分频，问题是，当分频N>5时，就有可能不是按预定的过程计数变化，甚至是随机不确定数，每次启动后都有可能按不同的方式进行计数，也就不能获得确定的分频比。因此，在N>5的这种分频应用中，应当在开始工作前启动“复位”端使其全复零，以保证各级内部D-FF均从零输出状态开始工作，这样分频比也就确定的、唯一的，否则就是多值的。 |
|
