     PT2262/2272红外遥控集成电路
深圳市凌雁电子有限公司


    PT2262/2272是一对带地址、数据编码功能的红外遥控发射/接收芯片。其中发射芯片PT2262-IR将载波振荡器、编码器和发射单元集成于一身,使发射电路变得非常简洁。

    接收芯片PT2272的数据输出位根据其后缀不同而不同,数据输出具有“暂存”和“锁存”两种方式,方便用户使用。后缀为“M”为“暂存型”,后缀为“L”为“锁存型”,其数据输出又分为0、2、4、6不同的输出,例如:PT2272-M4则表示数据输出为4位的暂存型红外遥控接收芯片。

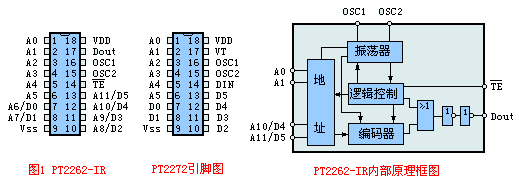

引脚图
     PT2262-IR引脚功能说明:

    Pin1-Pin6(A0-A5):
    地址输入端,可编成“1”、“0”和“开路”三种状态。

    Pin7、Pin8、pin10-Pin13(A6/D0-A11/D5):
    地址或数据输入端,地址输入时用Pin1-Pin6,做数据输入时只可编成“1”、“0”两种状态。

    Pin14(TE):
    发射使能端,低电平有效。

    Pin15、Pin16(OSC1、OSC2):
    外接振荡电阻,决定振荡的时钟频率。

    Pin17(Dout):
    数据输出端,编码由此脚串行输出。

    Pin9、Pin18(VDD,Vss):
    电源+,-输入端。

     PT2272引脚功能说明:

    Pin1-Pin6(A0-A5):
    地址输入端,可编成“1”、“0”和“开路”三种状态。要求与PT2262设定的状态一致。

    Pin7、Pin8、pin10-Pin13(D0-D5):
    数据输出端,分暂存和锁存两种状态。

    Pin14(DI):
    脉冲编码信号输入端。

    Pin15、Pin16(OSC1、OSC2):
    外接振荡电阻,决定振荡的时钟频率。

    Pin17(VT):
    输出端,接收有效信号时,VT端由低电平变为高电平。

    Pin9、Pin18(VDD,Vss):
    电源+,-输入端。

    PT2262/PT2272电气参数
参数名称 符号 工作条件 最小值 典型值 最大值 单位
工作电压 VDD - 3 - 15 V
工作电流 IDD VDD=12V停振
A0-A11开路
- 0.02 0.03 uA
输出驱动电流
(Dout)
IOH VDD=5V,VOH=3V
VDD=8V,VOH=4V
VDD=12V,VOH=6V
3
6
10
- - mA
输出驱动电流
(Dout)
IOL VDD=5V,VOL=3V
VDD=8V,VOL=4V
VDD=12V,VOL=6V
2
5
9
- - mA
    PT2262/PT2272极限参数
参数名称 符号 极限值 单位
工作电压 VDD -0.3-+16V V
输入电压 VI -0.3-VDD+0.3V V
输出电压 VO -0.3-VDD+0.3V V
功耗 PD 300(VDD=12V) mW
工作温度 TOPT -20-+70
存储温度 Tstg -40-+125
     PT2262/PT2272工作原理:

    PT2262-IR发射芯片地址编码输入有“1”、“0”和“开路”三种状态,数据输入有“1”和“0”两种状态。由各地址、数据的不同接脚状态决定,编码从输出端Dout输出,通过红外发射管发射出去。其编码时序波形如图2所示。

    Dout输出的编码信号是调制在38kHz载波上的,OSC1、OSC2外接的电阻决定载频频率,一般电阻可在430k—470k之间选择即可。
PT2262-IR编码时序图

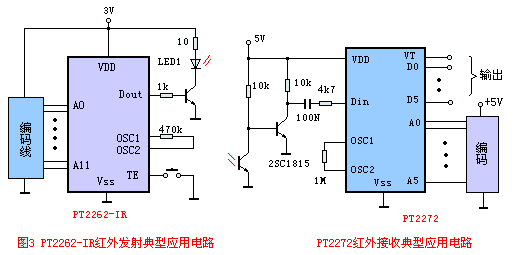

    PT2272的暂存功能是指当发射信号消失时,PT2272的对应数据输出位即变为低电平。而锁存功能是指,当发射信号消失时,PT2272的数据输出端仍保持原来的状态,直到下次接收到新的信号输入。图3是红外发射和接收的典型应用原理图,为了能正确解调出调制的编码信号,接收端需加一级前置放大级,保证输入PT2272的信号幅度足够大。PT2272各输出端通过各种接口即可控制相应的负载。
PT2262/2272典型应用电路

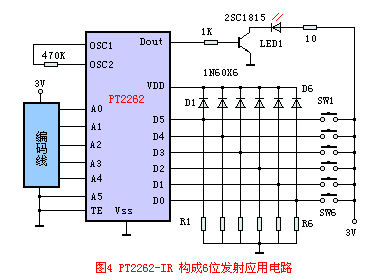

    图4是PT2262构成6路发射电路,图中PT2262-IR的VDD是通过按键接通后向芯片供电,这样静态时,PT2262-IR并不耗电,特别适合是电池供电的场合。如果使用电源电压较低(如3V),二极管应选用低压差的型号(如1N60等),工作原理与图3相近,这里不再赘述。
PT2262-IR典型应用电路
      PT2272数据手册
