22位A/D转换器AD7716及其应用 | 深圳市凌雁电子有限公司 |
| AD7716是美国Analog公司生产的高精度A/D转换器，具有4个独立的AD通道，带宽高达584Hz，该芯片分辨率达22bit，在输入带宽36.5Hz情况下具有效动态范围为111dB。在输入带宽584Hz情况下也具有99dB动态范围。AD7716采用ΣΔ技术完成A/D转换。采用ΣΔ技术的A/D转换器使用过采样、数字滤波方法，有效地降低模拟信号的带宽，满足采样定理的要求。AD7716采用+5V电源电压，最高转换频率2232Hz，模拟输入信号为双极性，其范围为±2.5V，A/D转换结果以补码的形式输出。因为具有如此高的性能，非常适合于信号频率不高，但要求高精度的信号采集的应用系统使用。
|
 AD7716的电路特点：
[1].分辨率高：22位。
[2].线性误差小：0.006%。
[3].A/D采样率：570kHz。
[4].最高A/D输出更新速率：2232Hz。
[5].A/D转换延时：10.8ms（编程截止频率36.5Hz）。
[6].模拟输入信号范围：±2.5V。
[7].通道串扰度：-85dB。
[8].电源要求：AVDD=DVDDs=5±5%V。AVss=-5±5%V。
|
 |
[9].功耗：50mW。
[10].温度范围：40-85℃。
AD7716有两种封装形式，一种是44pinPLCC封装。另一种是44pinPQFP封装，可参考图1。 |
 |
AD7716引脚功能说明：
· RESET:复位端，高电平有效。
· CLKIN:时钟输入端。
· CLKOUT:时钟输出端。
· MODE:工作模式选择端，高电平为主模式，低电平为从模式。
· RFS:读A/D转换结果同步端，低电平有效。
· SDATA:串行数据线。
· SCLK:串行时钟线。
· DRDY:数据输出有效，低电平有效。
· TFS:芯片编程同步端。
· DIN1:数据信号输入端，包含在输出结果中。
· VREF:参考电压端，+2.5V。
· AIN1-AIN4:模拟电压输入端，±2.5V。

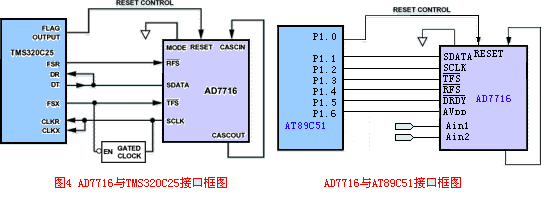

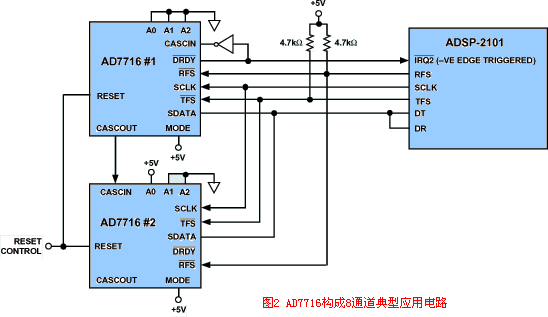

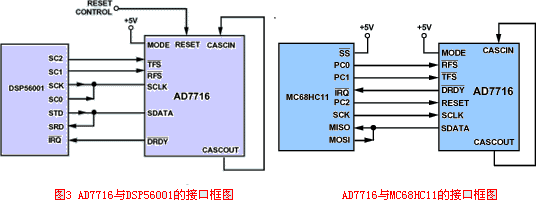

AD7716与几种微处理器的接口：
|
 |
 |
|
