台湾麦肯MDT10P53单片机
| 深圳市凌雁电子有限公司 |
MDT10P53为台湾麦肯公司产品,它是一个只有36条精简指令集低功耗,高性能CMOS 8位单片机,所有的指令均为单周期或双周期,片内含1k 字节只读程序存储器EPROM,41个片内数据存储器(RAM),8位定时/计数器及8位可编程预分频器,定时器复位和上电复位,看门狗(WDT)电路,片内RC时钟振荡器,程序存储时间可达40年,省电模式及睡眠唤醒功能,内部微上拉I/O口,可选择片内、片外RC振荡器或晶体振荡器。

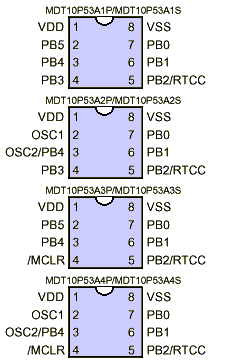

MDT10P53还具有如下特点:低功耗高速CMOS技术,宽工作电压范围,只有8个引脚,同时具有DIP、JW和SOIC多种封装形式。在工作电压为5V,时钟频率为4MHz时耗电仅为2mA,当工作电压为3V,时钟频率为32kHz时耗电仅为15uA,而待机模式只有1uA,这个特性特别适合于电池供电的掌上型电子产品。
MDT10P53完全兼容PIC12C508/509 美国Microchip公司单片机,完全可用目前的PIC系列单片机仿真器进行仿真,编程器推荐使用台湾麦肯公司推出的专用烧写器。
主要功能特性:
|
|
★ 36条精简指令集 | ★ 1k Byte(12bit)只读程序存储器EEPROM | ★ 5个双向I/O口 | ★ 2.5-6.0V工作电压范围 | ★ 在线路串行编程 | ★ 时钟频率DC-4.0MHz | ★ 1个8位可编程定时/计数器RTTC | ★ 41x8bit内部RAM | ★ 自振式看门狗(WDT)电路 | ★ 低功耗空闲和省电模式 | ★ 引脚电平唤醒模式 | ★ 2级硬件堆栈 |
由于MDT10P53单片机只有8只引脚,同时有SOIC等超小型封装形式,这些特点特别适合于要求体积小巧的产品,例如彩灯控制器、简单控制类电子产品,同时价格低廉,为产品提供了较大的价格竞争优势。
|
MDT10P53数据手册
|
|
