HT47C20L高性能低功耗8位单片机
掌上型电子产品要求耗电省，效率高，大多采用LCD显示，有些单片机功能虽然强，但大部分都不带有LCD驱动电路，这就限制了这些单片机的应用，HT47C20L正为这个需求而开发，它具有8位双向I/O口，一个16位可编程定时计数器，双通道RC型A/D转换器，实时时钟(RTC)，看门狗(WDT)，支持蜂鸣器PFD，LCD偏压方式，19x4LCD驱动电路，供电电压仅为1.2-2.2V，一个外中断源，4级堆栈，位操作指令，并具有暂停和睡眠唤醒功能，16位的查表指令。
|
 |
HT47C20L为低功耗单片机，单指令周期加2级流水线结构，使其运算速度提高，封装为64Pin的QFP-A，功能强大的精简指令集，适合于象数显时钟、游戏机产品、小型电子玩具、计算器、温度湿度测量仪器、小型电子秤等LCD产品等电池供电功耗低的小型电子仪器和掌上型电子产品。其主要功能特性如下：
|
| 主要功能特性： |
| · 63条精简指令集 | · 2kx16位程序存储器 | | · 8位双向I/O口 | · 64x8数据存储器 | | · 一个16位可编程定时/计数器 | · 20x2,20x3或19x4液晶显示驱动电路 | | · 工作电压：1.2-2.2V | · 一个实时时钟RTC（Real Time Clock) | | · 一个外部中断源 | · 两通道RC型A/D转换器 | | · 一个8位实时时钟预分频器 | · 位操作指令 |
| · 4级堆栈 | · 看门狗电路(WDT) | | · 一组蜂鸣器输出 | · 低电压检测和复位功能 |
| · 16位表格读取指令 | · 所有指令均为1-2个指令周期 | | · RC或晶体振荡器 | · 一个蜂鸣器输出端口 |
|

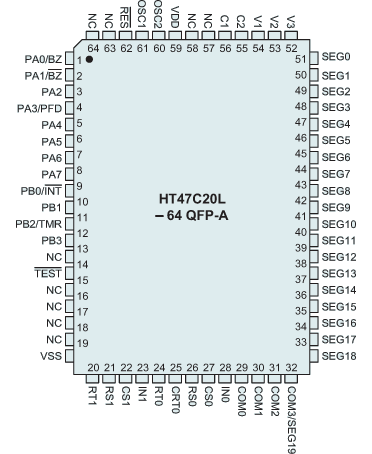

HT47C20L LCD驱动型
