HT1622 LCD驱动器
| 深圳市凌雁电子有限公司 |
HT1622是台湾合泰公司推出的256段（32×8）内置存储器的多功能LCD驱动器，可以驱动多段LCD字符是其主要特征，可以构成LCD显示模块和显示系统，与控制器的通信连线仅需要3—4根，同时它还包括了省电命令，有效地减少本身的功耗。其主要功能特性如下： |
 工作电压：2.7—5.2V |
|
内置RC振荡器 |
|
可选择1/4偏置1/8周期，64Hz频率模式 |
|
最大32x8段，8个COM，32段 |
|
3线串行接口 |
|
8种时基/WDT时钟源 |
|
时基电路及WDT溢出输出 |
|
内置LCD显示RAM |
|
读写地址自动增量功能 |
|
两种蜂鸣器频率选择 |
|
省电模式可降低功耗 |
|
软件配置方式 |
|
数据模式和命令模式指令 |
|
三数据访问模式 |
|
VLCD引脚可调整LCD工作电压 |
|
层叠应用 |
|
64pin QFP封装 |
|
|

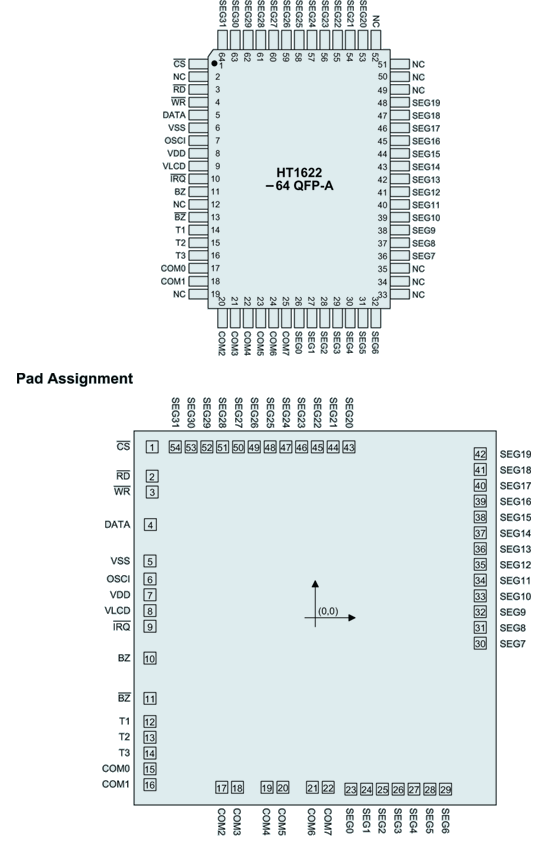

| HT1622引脚图 |
 |

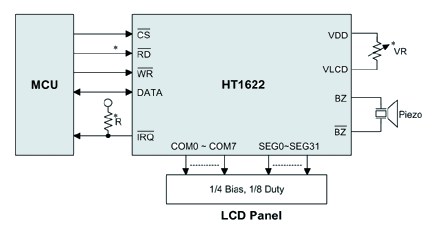

| HT1622典型应用电路 |
 |
|
HT1622数据手册
