义隆USB接口UICE仿真器
    义隆USB接口UICE仿真器
   UICE仿真开发环境是一套Windows操作系统下执行的义隆8位单片机windows环境ICE整合开发环境软件(含编辑、计划管理(Project)、编译、除错)等功能,从规划、设计到除错,经过全体技术员工一年多的努力而完成。WICE主要目的在于让义隆单片机开发人员方便地使用,支持更多的功能和提供稳定可靠的程序编译和传输环境。

   只需更换上板即可仿真8位单片机,可仿真芯片型号包括EM78P153、EM78P156、EM78P257、EM78P259、EM78P418、EM78P447、EM78P451、EM78P456、EM78P458、EM78P468、EM78P809等。

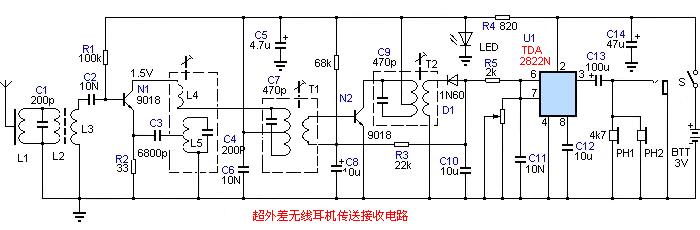

     简易超外差无线耳机接收电路
深圳市凌雁电子有限公司


  电路原理简介

    由L1,L2组成调谐电路.谐振于中波频段(525kHz--1605KHz),选出需接收的高频信号F1,并耦合至L3,经C3送入N1有源电路进行混频。N1,L4,L5及周边元件组成超外差变频电路,其本身的振荡频率F2比欲接收的信号频率高一个中频F3(如455kHz),由此变频器则会产生F3=F2+F1和F3=F2-F1信号,而我们需要的就是这个F3=F2-F1中频信号,它的频率变成了455KHz中频信号(我国规定的是465kHz,因为长期受国外技术的渗透和影响,目前大部分类似的产品均采用多数西方国家的455kHz),这个中频信号具有了和原接收频率的受调制的特性,即包含了被调制的声音包络,故这个信号是我们所需要的。

    R1是N1的偏置电阻,R3是负反馈电阻,同时也是振荡电路的正反馈电压负载电阻,需要说明的是,这级变频器的工作电流不能太大,一般在数百uA--1.2mA之间,否则会降低接收灵敏度。

    455kHz中频信号由T1和C7谐振网络选出,并滤处其它谐波分量,并耦合至N2进行中频放大。

    N2及周边元件组成中频放大级,对455kHz中频信号进行放大,以保证检波级有足够大的中频信号,同样,中频变压器T2和C9组成中频谐振网络选出中频信号并耦合至检波级。

    二极管D1为检波元件,负责将调指在中频信号上的声音分量检出,电容C10滤除中频的残余信号,得到干净的音频电压。电路中的R3和C8组成AGC(自动增益控制)电路,当信号足够强时,检波出的音频电压(负压)也大,通过R3,并由C8滤除交流成分,形成一个负压也会增大,N2的偏置电流下降,增益随之下降,以免接收的信号过强,造成电路阻塞,信号出现失真。反之,偏置电流升高,增益升高,以利于接受微弱的高频信号,达到自动控制增益的目的。

简易超外差无线耳机接收电路

    检波得到的音频信号经电位器控制后送到由U1(TDA2822N)组成的音频功率放大级,将微弱的音频信号放大到足够推动耳机(或喇叭)发声。

    电阻R4和电容C5组成简单的退耦电路,防止电路出现自激振荡,保证电路稳定的工作。

    LED为电源指示灯,电源打开即闪亮,因为使用电池作为能源,防止在不使用时,浪费电池能源,延长电池使用寿命。
