     16位A/D转换器-ADS1110及其应用
深圳市凌雁电子有限公司


    ADS1110 概述

    ADS1110是超小型(SOT23-6pin),高精度,自校准型16位A/D转换器,采用I2C通讯接口,差分模拟输入,片内2.048V的基准电压,工作电压范围:2.7-5.5V。

    ADS1110具有可编程的采样速率,可在15,30,60,240次选择,可编程的增益放大器(PGA),提供高达8倍的增益,并且允许一高分辨率对叫嚣的电压进行测量,在单周期转换方式中,ADS1110在完成一次测量后自动进入空闲模式,减少空闲时的电源消耗。

    ADS1110为需要高分辨率的模拟电压测量而设计(可编程12bit,14bit,15bit,16bit),功耗低,工作电压范围宽,广泛应用于便携式测量设备中。

ADS1110外观图

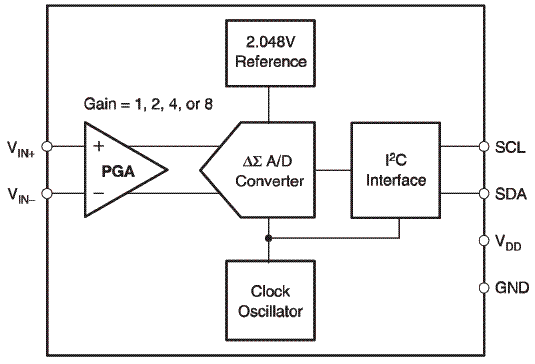

ADS1110功能框图
ADS1110 特征:

     16bit分辨率,完整的数据采集系统。

     超小型封装(SOT-23-6)。

     片内基准:2.048V±0.05%,温度漂移:5PPM/℃

     片内可编程增益放大器。

     片内振荡器。

     16bit无漏失码。

     INL:满标度量程的0.01%(MAX)。

     持续自校准。

     单周期转换。

     可编程转换速率15SPS-240SPS。

ADS1110引脚图
     I2C 数据通讯接口。

     电源电压范围:2.7V-5.5V。

     低逛耗:240uA(最小值)。

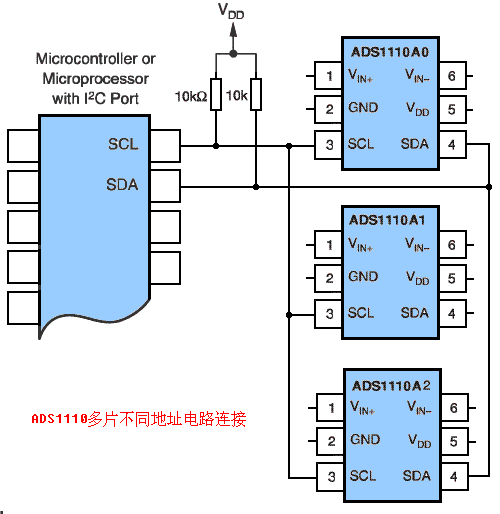

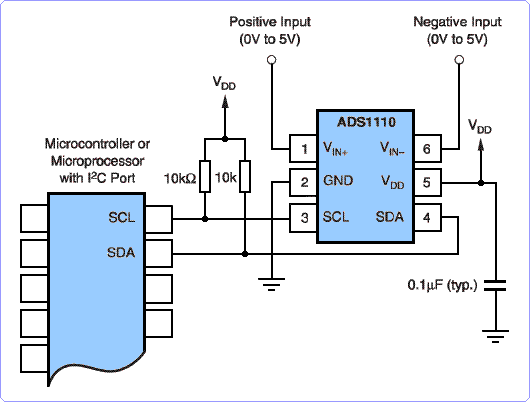

ADS1110应用电路图
ADS1110应用电路图

      ADS1110数据手册[英文]
